1. Ohutusjuhised

Avaldus

Enne seadme transportimist, ladustamist, paigaldamist, kasutamist ja hooldamist lugege esmalt käesolev kasutusjuhend ja järgige täpselt selles toodud juhiseid.

Järgige kõiki seadmel ja kasutusjuhendis märgitud ohutusnõudeid.

Kasutusjuhendis olevad punktid „Oht”, „Hoiatus” ja „Ettevaatust” ei esinda kõiki ohutusnõudeid, mida tuleks järgida. Samuti peate järgima asjakohaseid rahvusvahelisi, riiklikke või piirkondlikke standardeid ja valdkonna tavasid.

Ettevõte ei võta endale vastutust ohutusnõuete rikkumise eest ega seadmete projekteerimise, tootmise ja kasutamise ohutusstandardite rikkumise eest.

See varustus peaks olema kasutatud keskkonnas, mis vastab disaini spetsifikatsioonidele. Vastasel juhul

võimalik seadme rike, selle talitlushäire või komponendi kahjustus ei kuulu seadme kvaliteeditagamise ulatusse. Vastasel juhul ei vastuta ettevõte isikukahju, varakahju jms eest.

Kõik toimingud, sealhulgas transport, ladustamine, paigaldamine, käitamine, kasutamine ja hooldus, peavad vastama kehtivatele seadustele, määrustele, standarditele ja spetsifikatsioonidele.

Ettevõte ei vastuta mis tahes  järgmiste asjaolude või nende tagajärgede eest

• Seadmete kahjustused, mis on põhjustatud maavärinast, üleujutusest, vulkaanipurskest, maalihkest, välgust, tulekahjust, sõjast, relvastatud konfliktist, taifuunist, orkaanist, tornaadost, äärmuslikest ilmastikutingimustest
• Ei ole kasutatud käesolevas kasutusjuhendis kirjeldatud tingimustel
• Paigaldus- ja kasutuskeskkond ei vasta asjakohastele rahvusvahelistele, riiklikele või piirkondlikele standarditele.
• Seadmete paigaldust ja hooldust teostab kvalifitseerimata personal;
• Toote ja dokumentatsioonis esitatud kasutusjuhendite ja ohutushoiatuste eiramine;
• Toote volitamata lahtivõtmine, muutmine või tarkvara koodi muutmine;
• Teie või teie volitatud kolmanda isiku poolt transpordi käigus tekitatud kahju;
• Kahjustused, mis on tekkinud tootedokumentatsiooni nõuetele mittevastavate ladustamistingimuste tõttu;
• Kaasavõetud materjalid ja tööriistad ei vasta kohalike seaduste nõuetele, eeskirjadele ja asjakohastele standarditele;
• Teie või kolmanda isiku hooletusest, tahtlikust tegevusest, raske hooletusest, ebaõigest kasutamisest või meie ettevõttele mitte omistatavatest põhjustest tingitud kahju.

1.1 Isiklik turvalisus

———————————————————————————————————————

 Oht :

Paigaldamise ajal on rangelt keelatud töötada sisselülitatud toitega. Keelatud on paigaldada või eemaldada kaableid, kui vool on sisse lülitatud. Kaabli sädemed või kaarleek võivad põhjustada tulekahju või kehavigastusi.

———————————————————————————————————————

 Oht :

Kui seade on pingestatud, võib ebakorrapärane või vale töö põhjustada tulekahju või elektrilöögi, mis omakorda võib põhjustada kehavigastusi või varalist kahju.

———————————————————————————————————————

Oht:

Töötamise ajal on elektrilöögi ja põletuste vältimiseks rangelt keelatud kanda kellasid, käevõrusid, sõrmuseid, kaelakeesid ja muid elektrit juhtivaid esemeid.

———————————————————————————————————————

Oht:

Elektrilöögi või lühise vältimiseks tuleb töö ajal kasutada spetsiaalseid isoleerituid tööriistu. Pingetasemele vastupidav isolatsioon peab vastama kohalike seaduste, määruste, standardite ja spetsifikatsioonide nõuetele.

———————————————————————————————————————

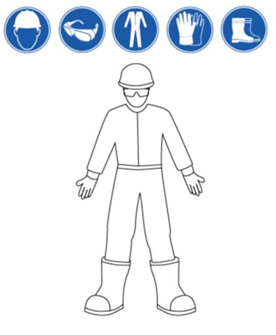

Hoiatus :

Töö ajal tuleb kasutada spetsiaalseid kaitsevahendeid, näiteks kaitseriietust, isoleerivaid jalatseid, kaitseprille, kaitsekiivrit, isoleerivaid kindaid jne.

1.1.1. Üldnõuded

• Ärge lülitage seadmete kaitseseadmeid välja.
• Ärge eirake käsiraamatus ja seadmel olevaid hoiatusi, ettevaatusabinõusid ja ettevaatusmeetmeid.
• Kui seadme töötamise ajal leitakse rike, mis võib põhjustada kehavigastusi või seadme kahjustusi, tuleb töö viivitamatult peatada, teatada sellest vastutavale isikule ja võtta kasutusele tõhusad kaitsemeetmed.
• Ärge lülitage seadet sisse enne, kui see on paigaldatud või spetsialistide poolt üle kontrollitud ja kinnitatud.
• Toiteallika seadmetega on keelatud otse kokku puutuda, nendega kokku puutuda teiste juhtmetega või nendega kaudne kokku puutumine märgade esemete kaudu. Enne juhtiva pinna või klemmiga kokkupuutumist mõõtke kontaktpunkti pinge, et veenduda, et elektrilöögi ohtu ei ole.
• Käte vigastamise või seadmete kahjustamise vältimiseks on rangelt keelatud puudutada töötavat ventilaatorit sõrmede, osade, kruvide, tööriistade või plaatidega.
• Tulekahju korral peaksid töötajad hoonest või seadmete lähedusest evakueeruma ja helistama tulekahjusignalisatsiooni. Mitte mingil juhul ei tohi põlevasse hoonesse või seadmete piirkonda tagasi minna.

1.1.2. Personalinõuded

Seadmeid käsitsev personal peaks olema professionaalne ja koolitatud.

Professionaalid: Inimesed, kes tunnevad seadmete põhimõtteid ja ehitust, omavad seadmete kasutamise kogemust ning on teadlikud erinevatest võimalikest ohuallikatest ja nende suurusest seadmete paigaldamise, kasutamise ja hoolduse ajal .

Koolitatud personal: Personal, kes on saanud asjakohase tehnilise ja ohutusalase väljaõppe ning kellel on vajalik kogemus, on teadlik ohtudest, mis võivad neile teatud toimingute tegemisel tekkida, ning oskab võtta meetmeid ohtude minimeerimiseks endale või teistele isikutele.

• Seadmete paigaldamise ja hooldamise eest vastutavad töötajad peavad kõigepealt läbima põhjaliku väljaõppe, omandama õiged töömeetodid ning mõistma erinevaid ohutusnõudeid ja asjakohaseid standardeid riigis/regioonis, kus nad asuvad.
• Seadmeid tohivad paigaldada, kasutada ja hooldada ainult kvalifitseeritud spetsialistid või koolitatud personal.
• Ohutusseadmeid, seadmeid ja varustust tohib eemaldada, siluda ja parandada ainult kvalifitseeritud spetsialistidel.
• Eritööde, näiteks elektritööde, kõrgustööde ja eriseadmete kasutamisega seotud töötajad peavad omama kohaliku riigi/piirkonna nõutavat eritööde tegemise kvalifikatsiooni.
• Seadmete või osade (sh tarkvara) vahetamise peavad teostama volitatud spetsialistid.
• Välja arvatud seadmeid käitav personal, ei tohi keegi seadmetele läheneda.

1.2. Elektriohutus

———————————————————————————————————————

Oht:

Enne elektriühenduste tegemist veenduge, et seade on terve ja kahjustamata, vastasel juhul võib see põhjustada elektrilöögi või tulekahju.

———————————————————————————————————————

 Oht :

Ebakorrapärane või vale kasutamine võib põhjustada õnnetusi, nagu tulekahju või elektrilöögi.

———————————————————————————————————————

Hoiatus:

Töötamise ajal tuleb vältida võõrkehade sattumist seadmesse, vastasel juhul võib see põhjustada seadme lühise või rikke, koormuse toiteallika vähenemise või elektrikatkestuse ning kehavigastusi.

———————————————————————————————————————

Hoiatus:

Maandamist vajavate seadmete paigaldamisel tuleb esmalt paigaldada kaitsev maandusjuhe; seadmete lahtivõtmisel tuleb kaitsev maandusjuhe viimasena eemaldada. ———————————————————————————————————————

Teade:

Võttes arvesse vase ja alumiiniumi vahelise korrosiooni mõju, on alumiiniumtraadi kasutamine otsese juurdepääsu jaoks rangelt keelatud.

———————————————————————————————————————

1.2.1. Üldnõuded

• Paigaldamine, kasutamine ja hooldus tuleb läbi viia kasutusjuhendis kirjeldatud järjekorras. Ärge muutke, lisage ega muutke seadmeid ilma loata ja ärge muutke paigaldusjärjekorda ilma loata.
• Paigaldage tööpiirkonnas ajutised piirded või hoiatusnöörid ja riputage üles silt "Sissepääs keelatud". Mittepersonali liikmetel on sisenemine rangelt keelatud.
• Enne toitekaablite paigaldamist või eemaldamist tuleb seade ise ning selle üles- ja allavoolu lülitid lahti ühendada.
• Laadimisjaamad peaksid reserveerima seadmete vajaduste rahuldamiseks vajaliku elektriühenduse koormusvõimsuse; seadme vahelduvvoolu sisendpinge ja -vool peaksid vastama tehniliste parameetrite indeksinõuetele.
• Hädaolukorras vajutage kohe hädaseiskamislüliti ja ühendage lahti ülemine lüliti. Ärge tehke muid toiminguid ja pöörduge käitlemiseks spetsialistide poole.
• Kui märkate, et seadmesse on vedelikku sattunud, lülitage see kohe välja ja ärge seda enam kasutage.
• Enne seadme kasutamist kontrollige hoolikalt, kas kasutatavad tööriistad vastavad nõuetele, ja registreerige need raamatus; pärast kasutamist koguge need nummerdamise järgi kokku, et vältida nende jäämist seadme sisse.
• Enne toitekaablite paigaldamist veenduge, et kaablite sildid on õigesti märgistatud ja kaabliklemmid on hästi isoleeritud.
• Seadme paigaldamisel tuleb kruvide pingutamiseks kasutada sobiva pingutusmomendiga tööriista. Mutrivõtmega pingutamisel veenduge, et mutrivõti poleks viltu ja pöördemomendi väärtuse viga ei ületaks 10% määratud väärtusest.
• Kasutage kruvide kinnitamiseks pöördemomendiga tööriistu ja kontrollimiseks punaseid märgistusi. Pärast seda, kui paigaldaja on kinnitanud, et kruvid on kinni keeratud, kontrollib inspektor, et need on kinni keeratud, ja teeb punase märgistuse (märgistusjoon peab ületama kruvi serva).
• Veenduge, et kõik õhukanalid toimivad korralikult, kontrollige elektromagnetilisi häireid ja vältige tolmu või muude võõrkehade sattumist sisemistele komponentidele ja plaatidele.
• Pärast paigaldamist veenduge, et kõik elektrilised komponendid on oma kohal, et vältida elektrilöögi ohtu.
• Pärast paigaldamise lõppu puhastage viivitamatult paigaldustööriistad, metallosad ja praht seadmest ja selle ümbrusest.
• Kui seadmel on mitu sisendit, tuleks kõik seadme sisendid lahti ühendada ja seadet saab kasutada alles pärast täielikku väljalülitamist.
• Toiteallika seadme taga olevate energiatarbimise või jaotusseadmete hooldamisel peate toiteallika seadme vastava väljundlüliti välja lülitama.
• Seadme hooldamisel ühendage lahti ülemine lüliti või kaitselüliti, riputage vastavale lülitile või kaitselülitile silt „Ära sulge” ja paigaldage hoiatussilt, et vältida juhuslikku ühendamist. Toite saab uuesti sisse lülitada alles pärast vea kõrvaldamist.
• Rikke diagnoosimisel ja tõrkeotsingul, kui on vaja elektrikatkestust, tuleb rakendada järgmisi ohutusmeetmeid: elektrikatkestus > elektriline test > maandusjuhtme paigaldamine > siltide riputamine ja tõkete paigaldamine.
• Kontrollige regulaarselt seadme klemmide kruvisid, et need oleksid kinni ja ei oleks lahti.
• Kui kaabel on kahjustatud, tuleb see ohutuse tagamiseks lasta asendada spetsialistil.
• Seadmetel olevate logode ja nimetähtede kunstlik muutmine, kahjustamine või katmine on rangelt keelatud. Pikaajalise kasutamise tõttu ebaselgeks muutunud logod tuleb õigeaegselt asendada.
• Ärge kasutage seadme sise- ega välisküljel asuvate elektriliste komponentide puhastamiseks vett, alkoholi, õli ega muid lahusteid.

1.2.2. Maandusnõuded

• Seadme maandustakistus peab vastama kohalikele elektriohutusnormidele.
• Seade peaks olema püsivalt ühendatud kaitsva maandusega. Enne seadme kasutamist kontrollige seadme elektriühendust, et veenduda seadme usaldusväärses maanduses (maandustakistus ei ole suurem kui 4 oomi).
• Ärge kasutage seadet ilma paigaldatud maandusjuhtmeta.
• Maandust juhtivat juhtme kahjustamine on keelatud ja enne maandamist tuleb maanduse terviklikkus kontrollida.
• Kolmepoolse pistikupesaga seadmete puhul veenduge, et kolmepoolse pistikupesa maandusklemm on ühendatud kaitsemaanduse külge.
• See seade on suure kontaktvooluga seade. Enne sisendtoite ühendamist tuleb seadme korpuse kaitsemaandusklemm maandada, et vältida seadme lekkevoolu põhjustatud elektrilööki inimkehale.

1.2.3. Juhtmestiku nõuded

• Kaablite valik, paigaldamine ja marsruutimine peavad vastama kohalikele seadustele, eeskirjadele ja spetsifikatsioonidele.
• Toitejuhtme paigaldamisel on rangelt keelatud teha silmuseid või keerdeid. Kui toitekaabel osutub ebapiisavaks, tuleb see asendada. Toitekaablis on rangelt keelatud teha ühenduskohti või keevituskohti.
• Pärast kaablite jagamist tuleb kaabliühendused kaabli jagamiskohtades kaitsta.
• Kõik kaablid peavad olema kindlalt ühendatud, hästi isoleeritud ja vastama asjakohastele spetsifikatsioonidele.
• Kaablirennidel ja juhtmeaukudel ei tohiks olla teravaid servi ning kaablikanalid või juhtmeavad peavad olema kaitstud, et vältida kaablite kriimustamist või kahjustamist teravate servade, ebatasaste elementide jms poolt.
• Sama tüüpi kaablid tuleks kimpu panna sirgelt ja korralikult ning väliskesta kahjustusteta; erinevat tüüpi kaablid tuleks paigaldada eraldi ja need ei tohi olla sassis ega ristuvad.
• Pärast veaotsingu lõpetamist tuleb kaabli ava koheselt sulgeda tulekindla vahuga, et vältida niiskuse ja väikeste loomade sisenemist.
• Maasse paigaldatud kaablid tuleb kindlalt kinnitada kaabliklambrite ja kinnitusklambrite abil. Tagasitäite piirkonnas olevad kaablid peavad olema maapinnaga tihedas kontaktis, et vältida tagasitäite ajal tekkivat deformatsiooni või pingest tingitud kahjustusi.
• Kui välised tingimused (näiteks paigaldusmeetod või ümbritseva õhu temperatuur) muutuvad, on vaja kaabli valiku kontrollimiseks ja nõuetele vastavuse kindlakstegemiseks tutvuda kohalike eeskirjade ja spetsifikatsioonidega.
• Keelatud on teha ebatavalisi toiminguid, nagu kaablite otsene eemaldamine sõidukilt, et vältida kaablite kahjustumist, mis võib põhjustada kaablite töökvaliteedi halvenemist, mõjutades voolutugevust ja temperatuuri tõusu jne.

1.2.4.Antistaatilised nõuded

• Inimkeha poolt tekitatud staatiline elekter võib kahjustada plaadil olevaid staatilisele elektrile tundlikke komponente, näiteks suuremahulisi integraallülitusi (LSI).
• Enne trükkplaadi või kiibi puudutamist järgige elektrostaatilise kaitse eeskirju. Peate kandma antistaatilisi töörõivaid, antistaatilisi kindaid või randmerihma, mille teine ots peab olema hästi maandatud.
• Kui hoiate plaati või moodulit, millel on paljastatud trükkplaat, peate hoidma plaadi või mooduli servast, kus ei ole komponente. Ärge puudutage komponente kätega.
• Lahtivõetud plaadid või moodulid tuleb enne ladustamist või transportimist pakkida antistaatilisse pakkematerjali.

1.3. Keskkonnanõuded

———————————————————————————————————————

 Oht :

Rangelt keelatud on paigutada  seadet   keskkonda koos tuleohtlike või plahvatusohtlike gaaside või suitsuga, ning on keelatud teha mis tahes toiminguid sellises keskkonnas.

———————————————————————————————————————

 Oht :

Tuleohtlike ja plahvatusohtlike esemete hoidmine seadmete piirkonnas on rangelt keelatud. ———————————————————————————————————————

 Oht :

Seadme paigutamine soojus- või tuleallikate, näiteks ilutulestiku, küünalde, lähedusse on rangelt keelatud.

Samuti ei tohi seadet hoida küttekehade või kuumutavate seadmete läheduses. Kuumus võib põhjustada kahjustusi seadmetle või selle põlema panna.

———————————————————————————————————————

Hoiatus:

Seadme töötamise ajal ärge blokeerige ventilatsiooniavasid ega jahutussüsteemi ega katke seda muude esemetega, et vältida kõrge temperatuuri põhjustatud seadme kahjustusi või tulekahju.

———————————————————————————————————————

1.3.1. Üldnõuded

• Seadmete hoiustamiseks peaks temperatuur ja niiskus olema sobiv. Seda tuleks hoida puhtas, kuivas ja hästi ventileeritavas kohas, kaitstuna tolmu ja kondensaadi eest.
• Seadme paigaldamine ja kasutamine tehnilistes näitajates määratud piiridest väljaspool on rangelt keelatud, kuna see mõjutab seadme töökindlust ja ohutust.
• Välitingimustes seadmete ja kaablite paigaldamine, kasutamine ja käitamine (sealhulgas, kuid mitte ainult, seadmete teisaldamine, seadmete ja kaablite käitamine, välistingimustes ühendatud signaaliliideste ühendamine ja lahtiühendamine, kõrgmäestikutööd, välitingimustes paigaldamine, uste avamine jne) on rangelt keelatud rasketes ilmastikutingimustes, nagu välk, vihm, lumi ja torm, mille tugevus on 6 või rohkem.
• Seadme paigaldamine tolmu, suitsu, lenduvate gaaside, söövitavate gaaside, infrapuna- ja muu kiirguse, orgaaniliste lahustite või liigse soola sisaldusega keskkonda on rangelt keelatud.
• Seadet on rangelt keelatud paigaldada keskkonda, kus on metallist juhtivat tolmu või magnetilist tolmu.
• Seadmete paigaldamine kohtadesse, kus on oht seente, hallituse ja muude mikroorganismide kasvuks, on rangelt keelatud.
• Seadmete paigaldamine tugeva vibratsiooni, tugevate müraallikate ja tugeva elektromagnetvälja häiretega kohtadesse on rangelt keelatud.
• Asukoha valik peaks vastama kohalikele seadustele, eeskirjadele ja asjakohastele standarditele.
• Paigalduskeskkond peaks olema kindla pinnasega, millel pole pehmet pinnast ega vajuma kalduvat pinnast. Madalate või vee kogunemisele kalduvate alade valimine on rangelt keelatud. Kohapealne tase peaks olema kõrgem kui piirkonna ajalooliselt kõrgeim veetase.
• Paigaldamise, kasutamise ja hoolduse ajal tuleb enne ukse avamist kõigepealt puhastada seadme ülaosale kogunenud vesi, jää, lumi või muu praht, et vältida prahi sattumist seadmesse.
• Seadme paigaldamisel veenduge, et paigaldusalus on tugev ja vastab seadme kandevõime nõuetele.
• Kõik juhtmete avad tuleb tihendada. Tihendage juhtmestikuaugud tihendusmudaga kohtadesse, kuhu juhtmestik on veetud, ja sulgege juhtmestikuaugud, kuhu juhtmestik puudub, seadmega kaasasolevate kattetega.
• Pärast seadme paigaldamist eemaldage seadme ümbrusest tühjad pakkematerjalid, nagu kartong, vaht, plast, kaabelkinnitused jne.

1.4. Masinate ohutus

 ———————————————————————————————————————

 Oht :

    Kui töötate  kõrgustes, peate kandma  ohutusvarustust, kiivrit, ohutusvööd või vöörihma ja kinnitama selle kindla ja tugeva konstruktsiooni külge.On rangelt keelatud rippuda liikuvate ebastabiilsete objektide või teravate teravate metallist servadega esemete külge, et vältida konksu libisemist, mis võib põhjustada kukkumist.

———————————————————————————————————————

 Hoiatus:

Tööriistad peavad olema täielikult ette valmistatud ja professionaalsete organisatsioonide poolt kontrollitud. Keelatud on kasutada tööriistu, millel on kriimustused, mis on kontrollitud rikke tõttu või mille kontrolli kehtivusaeg on möödas. Veenduge, et tööriistad on kindlalt kinnitatud ja ei ole ülekoormatud.

———————————————————————————————————————

 Hoiatus:

Kapp tuleb kindlalt kinnitada, et vältida selle kaldumist ja kokkuvarisemist ebastabiilse raskuskeskme tõttu, mis võib põhjustada probleeme, näiteks paigaldajate vigastusi ja seadmete kahjustusi.

———————————————————————————————————————

 Hoiatus:

Seadmele aukude puurimine on rangelt keelatud. Puurimine kahjustab seadme tihendust, elektromagnetilist varjestust, sisemisi komponente ja kaableid. Puurimisel tekkinud metallilaastud satuvad seadmesse ja põhjustavad komponentide ja trükkplaatide lühiseid.

———————————————————————————————————————

1.4.1. Üldnõuded

• Seadmete transportimisel ja paigaldamisel tekkinud värvikriimustused tuleb õigeaegselt parandada ning kriimustatud osad ei tohi jääda pikaks ajaks avatuks.
• Ilma meie ettevõtte hinnanguta on seadmetel keelatud kaarkeevitust, lõikamist ja muid toiminguid teha.
• Ilma meie ettevõtte hinnanguta on keelatud seadme peale muid seadmeid paigaldada.
• Seadme ülaosa kohal töötades tuleb seadme ülaosale lisada kaitse, et vältida seadme kahjustumist.
• Palun kasutage õigeid tööriistu ja õppige neid õigesti kasutama.

1.4.2. Raskete esemete ohutu tõstmine

• Raskeid esemeid kandes olge valmis kandma nende raskust, et vältida purunemist või vigastusi.
• Kui mitu inimest kannavad korraga raskeid esemeid, tuleb arvestada kõrguse ja muude teguritega, et tagada koorma nõuetekohane kandmine. Tasakaalustatud koguse jaotus.
• Kui kaks või enam inimest kannavad koos raskeid esemeid, peaks üks inimene vastutama seadme tõstmise ja langetamise eest ning samal ajal seda tegema.Kontrollimise tempo on ühtne.
• Seadmete käsitsi teisaldamisel tuleks vigastuste vältimiseks kanda kaitsekindaid, tööjalatseid ja muid ohutusvahendeid.
• Varustuse käsitsi kandmisel minge esmalt esemele lähedale, kükitage maha ja kasutage oma jalgade jõudu. Ärge kasutage selja jõudu.
• Kasutage oma jõudu, et eset aeglaselt ja kindlalt tõsta. Ärge tõstke seda järsult ega keerake oma ülakeha.
• Seadme teisaldamisel või tõstmisel hoidke käepidemest või toetage seadme alumist serva paigaldatud osade asemel. Mooduli käepide.
• Ärge tõstke raskeid esemeid kiiresti vöökõrgusest kõrgemale. Asetage rasked esemed töölauale või sobivale põrandale poole vöökõrgusele. Seejärel reguleerige peopesa asendit ja tõstke see üles.
• Raskete esemete teisaldamisel tuleb kasutada tasakaalustatud ja ühtlast jõudu; liikumiskiirus peab olema ühtlane ja aeglane; positsioneerimine nõuab ühtlast ja aeglast liikumist.
• Vältige lööke või kukkumisi, mis võivad seadme pinda kriimustada või seadme komponente ja kaableid kahjustada.
• Raskeid esemeid kandes ole eriti ettevaatlik tööpingide, kaldpindade, treppide ja libisemisohtlike kohtade läheduses.
• Lävest üle minnes veenduge, et uks on piisavalt lai, et seadmed mahuksid läbi, et vältida sõrmede löömist või kriimustamist.
• Raskeid esemeid teisaldades liiguta jalgu, mitte keeruta puusi. Kui teil on vaja korraga tõsta ja teisaldada raskeid esemeid,
• Esmalt suunake jalad eseme liikumissuunas ja seejärel liigutage esemeid.
• Kahveltõstuki kasutamisel transportimiseks peab kahveltõstuk olema keskmises asendis, et vältida ümberminekut. Enne liikumist kinnitage seadmed köitega.
• Kinnitatud kahveltõstukile; liikumisel tuleb olla eriti ettevaatlik.
• Transportimisel vali meretransport või heade teeoludega teed. Ärge kasutage raudtee- ja õhutransporti. Vähendab kallet ja pikikaldeid.

1.4.3. Tõstmise ohutusmeetmed

• Tõstetöid tegev personal peab enne tööle asumist läbima asjakohase koolituse ja omama vastavat kvalifikatsiooni.
• Tõstmispiirkonnas tuleb paigaldada ajutised hoiatusmärgid või piirded, et see eraldada.
• Tõstetööde alus peab vastama kraana kandevõime nõuetele.
• Enne tõstmist veenduge, et tõsteseadmed on kindlalt kinnitatud kandevõimele vastava fikseeritud eseme või seina külge.

• Tõstmise ajal on rangelt keelatud minna puomi või tõstetava objekti alla.
• Tõstmise ajal on keelatud trossi või tõsteseadme lohistamine ja löömiseks on keelatud kasutada kõvasid esemeid.
• Tõstmise ajal veenduge, et kahe kaabli vaheline nurk ei oleks suurem kui 60°, nagu on näidatud alloleval joonisel.

1.5. Laadimisseadmete ohutus

1.5.1. Üldised märkused

• Kui laadimisseadet transporditakse eraldi, tuleks lisada sobiv kaitse, et vältida seadme kahjustusi vibratsiooni, löökide või kukkumise tõttu.
• Ärge lubage lastel laadimisjaamale läheneda, seda puudutada ega kasutada.
• Ärge asetage laadija lähedale ohtlikke esemeid, näiteks tuleohtlikke, plahvatusohtlikke või põlevaid materjale, kemikaale, tuleohtlikke aure jne.
• Ärge kasutage seadet, kui see on ebanormaalses seisukorras, näiteks kui vesi on sisse pääsenud, lekib jne.
• Palun ärge kasutage laadijat, kui seade on vigane. Ärge kasutage seadet ilma loata, kui laadimine on ebanormaalne. Kui märkate mingeid kõrvalekaldeid, võtke palun õigeaegselt ühendust personaliga.
• Ärge proovige laadijat lahti võtta, parandada ega muuta. Kui vajate remonti või muudatusi, palun võtke ühendust personaliga. Ebaõige kasutamine võib põhjustada seadmete kahjustusi, veelekkeid, elektrileket jne.
• Järgige rangelt seadme laadimisjuhiseid ja märguandeid, vastasel juhul on oht saada elektrilöögi ja tulekahju.
• Käitajad ja hooldustöötajad peavad regulaarselt kontrollima ja hooldama hädaseiskamislülitit, et tagada selle tõhus toimimine.
• Voolukatkestuse korral peavad remonditööd tegema spetsialistid või volitatud hoolduspersonal.
• Tulekahju, laadimisseadmete üleujutuse või muude õnnetuste korral on laadimisseadmetele lähenemine rangelt keelatud. Palun teavitage viivitamatult spetsialiste, kes tunnevad hädaolukorra lahendamiseks vajalikke seadmeid ja meetodeid.

1.5.2. Märkused laadija kasutamise kohta

• See seade on mõeldud ainult elektrisõidukite laadimiseks.
• Kui laadijat ei kasutata, asetage laadimispistik pistikupesa hoidikusse, et vältida tarbetut saastumist ja kahjustusi.
• Enne laadimist tuleb laadimisseadet kontrollida, et see poleks kriimustatud, roostes, pragunenud või et laadimisport, kaabel või pistiku pind poleks kahjustatud. Ärge kasutage seadet, kui see on kahjustatud.
• Enne laadimist tuleb kontrollida laadimispistikut, pistikuhoidiku isolaatorit, tihvte ja pistikupesasid. Need peaksid olema puhtad ja võõrkehadest vabad. Kui laadimispistikupesa isolatsioonis, kontaktides ja pistikupesades leitakse võõrkehasid, tuleb sellest viivitamatult teavitada personali, kes tegeleb sellega, ning laadimine on keelatud.
• Enne laadimist veenduge, et laadimispistik on täielikult ühendatud ja konks on täielikult kinnitatud
• Laadimispistiku loata muutmine või lahtivõtmine on rangelt keelatud ning väliste kaablite või adapterite kasutamine on rangelt keelatud; vastasel juhul võib laadimisel tekkida tõrkeid ja tõsistel juhtudel tulekahju.
• Laadimisühenduse kontaktide ja ühenduse hoidiku pesade puudutamiseks on rangelt keelatud kasutada teravaid esemeid, nagu kruvikeerajad ja pintsetid, et vältida kontaktide ja pesade kahjustamist.
• Ärge pange sõrmi laadimispistikusse.
• Laadimispistiku vette kastmine on rangelt keelatud.
• Laadimispistiku peale või ühendusjuhtmele astumine või üle jooksmine on rangelt keelatud.
• Sõiduki laadimise ajal on laadimispordi puudutamine rangelt keelatud.
• Laadimise ajal on ühenduspea eemaldamine rangelt keelatud, et tagada isiklik ja sõiduki ohutus laadimise ajal.
• Äikesetormide ajal on soovitatav sõiduki laadimine peatada, kuna välk võib laadimisseadmeid kahjustada.
• Hädaolukorras vajutage kohe avariilülitit, ärge tehke muid toiminguid ja pöörduge abi saamiseks spetsialistide poole.
• Laadimisprotsessi ajal on sõidukiga sõitmine keelatud. Palun laadige, kui sõiduk seisab. Hübriid-elektriautode puhul lülitage enne laadimist mootor välja.
• Laadimisprotsessi ajal peab laadimisoperaator tagama laadimisprotsessi jälgimise. Äärmuslike ilmastikutingimuste, näiteks taifuunide, tugevate vihmasadude, rahe jms korral tuleks laadimisprotsess viivitamatult lõpetada.Pärast laadimise lõppu on sõiduki käivitamine rangelt keelatud ilma sõiduki pistikut pistikupesast lahti ühendamata.

2. Sissejuhatus

2.1 Toote kirjeldus

Laadija koosneb peamiselt neljast osast: vahelduvvoolu sisend ja kaitse, vahelduvvoolu/alalisvoolu muundamise moodul, alalisvoolu väljundvõimsuse jaotus ja juhtimissüsteem. Vedelikjahutusega terminal on varustatud CCS2 alalisvoolu laadimispistikuga, mille maksimaalne alalisvoolu väljundvool on 500 A pistiku kohta.

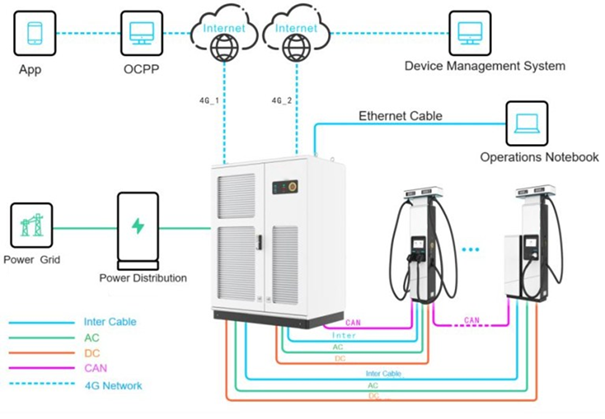

 Süsteemi võrgustiku skeem on järgmine:

2.3 Andmeleht

Spetsifikatsioonid on loetletud eraldi artiklis [SIIN]

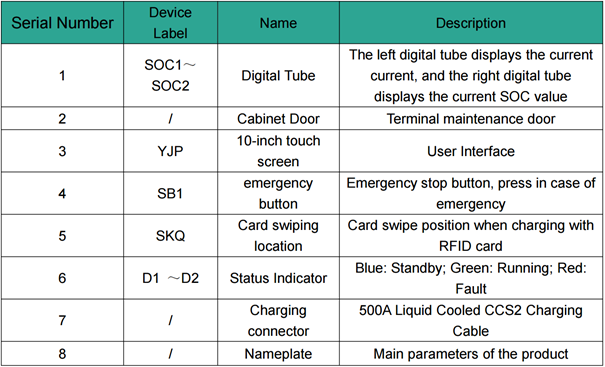

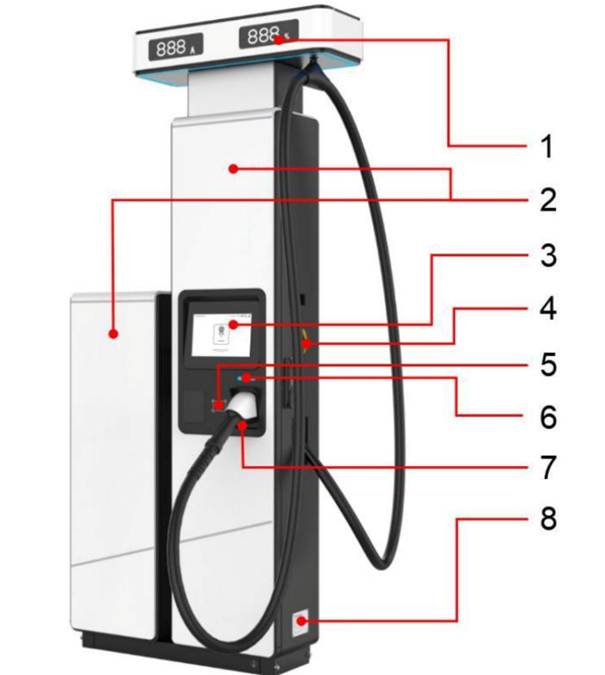

2.4 Välimus

Avariipeatusnuppu kasutatakse ainult hädaolukordades. Ärge kasutage seda mittehädaolukordades. Pärast avariipeatusnupu kasutamist, kui avariipeatusnupu kaitsekate on kahjustatud, tuleb see välja vahetada.

Planeerimise ja ehituse ajal on soovitatav klemmide maanduskoha lähedale reserveerida maandusplaat. Maandusvõrgu eelneval paigaldamisel peab maandusplaat olema piisavalt pikk (rohkem kui 100 mm alusest kaugemal), et tagada ühendus kapi maanduspunktiga.

2.5 Seadme sisemine tutvustus

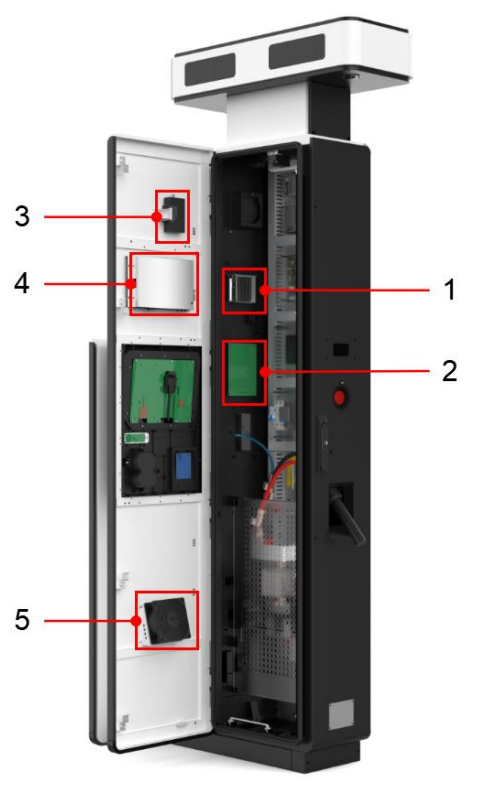

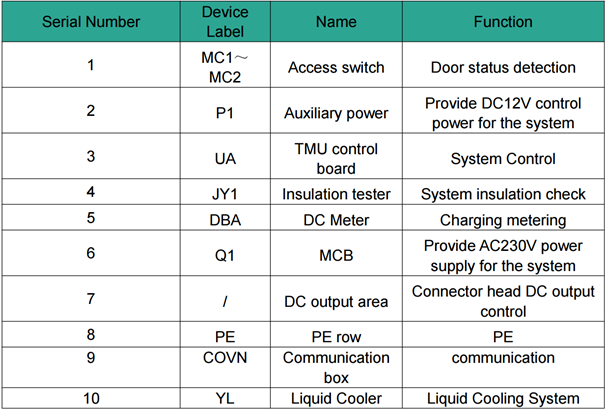

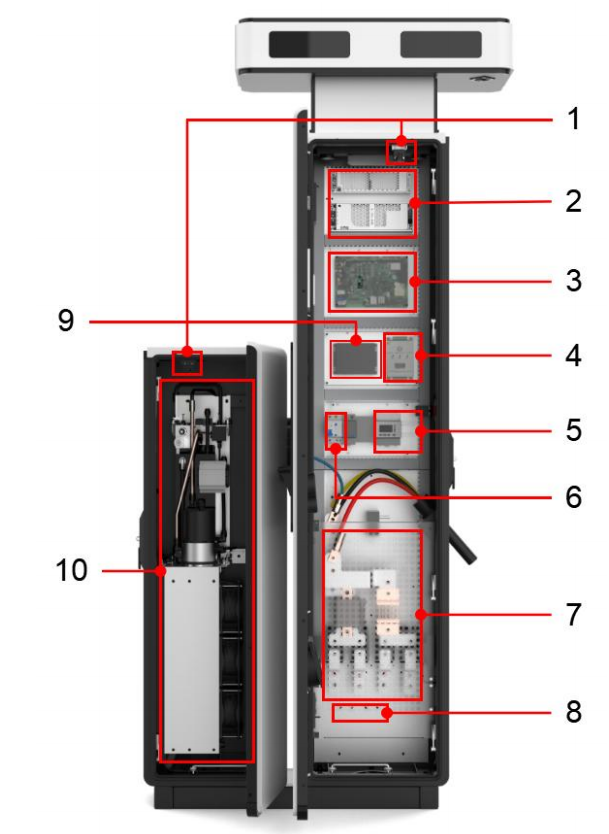

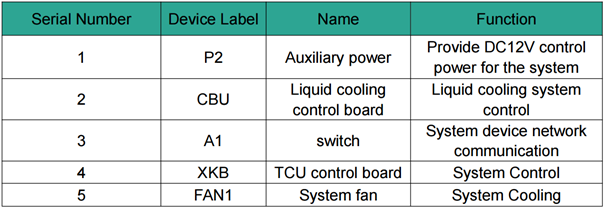

2.5.1 Esiukse sisemised komponendid

3. Transport

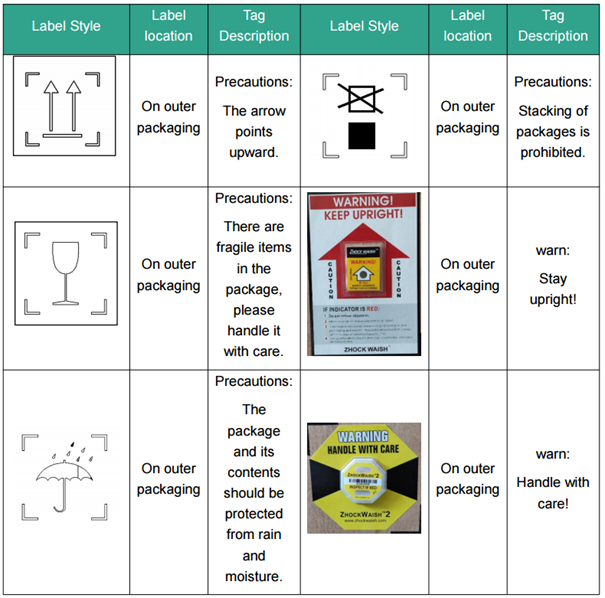

3.1 Toote pakendil olev etikett

3. Transport

 ——————————————————————————————————————

Teade:

Kapi transportimise ja kohaletoimetamise käigus veenduge, et olete tutvunud kapi mõõtmetega, kaaluga ja transpordiks vajalike pakendamisnõuetega, et tagada kapi ohutu kohaletoimetamine. Vaadake kapi parameetreid, paigutage transpordivahendid sobivalt ja kontrollige, kas paigalduskoha läbipääsud vastavad transpordiks vajalikele ruumi- ja varustusnõuetele.

———————————————————————————————————————

4. Paigaldamine

4.1 Paigaldusala valik

———————————————————————————————————————

Teade:

Palun kontrollige iga ese vastavalt   nõuetele ja paigaldage see pärast  nõuete täitmist. Ettevõte ei vastuta kahjude eest, mis on tekkinud sundpaigaldamise tõttu, kui paigalduskoht ei vasta nõuetele.

———————————————————————————————————————

4.1.1 Üldised kohavaliku nõuded

• Peab olema hea 4G-sideühendus või traadiga võrguühendus, mis võimaldab ühenduda internetiga.
• Peavad olema mugavad transporditingimused ja usaldusväärsed tulekustutusmeetmed.
• Lähitulevikus vajalik platsi pindala peaks olema piisav ning laienemisruumi tuleks jätta vastavalt kogu elutsükli vajadustele.
• Valige hästiventileeritav ala.
• Hoida eemal tugevast vibratsioonist, tugevatest müraallikatest ja tugeva elektromagnetvälja häiretega aladest.
• Hoida eemal kohtadest, mis tekitavad tolmu, aure, kahjulikke gaase, ning kohtadest, kus toodetakse või hoitakse söövitavaid, tuleohtlikke või plahvatusohtlikke aineid.
• Paigalduskoha toiteallikas vastab toote tehnilistele nõuetele.
• Paigalduskoht on avar, mugav elektriautode parkimiseks ja laadimiseks ning tuleb arvestada ka kohalike seaduste ja määrustega.
• Soovitatav on paigaldada laadimisterminal laadimiskeskuse lähedale; maksimaalne juhtmestiku kaugus vastuvõtukeskuse ja terminali vahel on 80 m.
• Platsi planeerimisel ja ehitamisel on soovitatav reserveerida maandusplaat terminali maanduskoha lähedale. Kapi maanduspunktiga ühenduse tagamiseks tuleb reserveerida piisav pikkus.

4.2 Paigaldusnõuded

4.2.1 Paigalduskeskkonna nõuded

• Vältige paigaldamist kohtadesse, kus on kukkuvate esemete oht.
• Paigalduskoht ei tohi olla madalal alal ja paigaldustase peaks olema kõrgem kui piirkonna ajalooline kõrgeim veetase.
• Muld on heas seisukorras ja pinnas on kindel. Puuduvad halvad geoloogilised tingimused, näiteks pehme muld. Ärge valige vett koguvat ja vajuvat pinnast.

4.2.2 Distantsi nõuded takistustest

See Terminal on soovitatav paigaldada kahe parkimiskoha taha keskele.

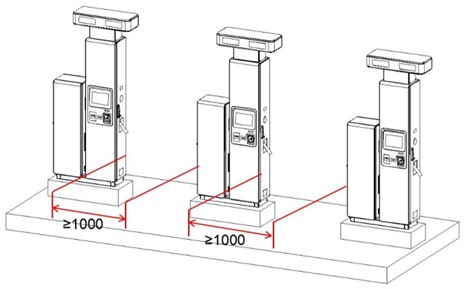

Paigaldise ruuminõuded on näidatud allpool olevas diagrammis:

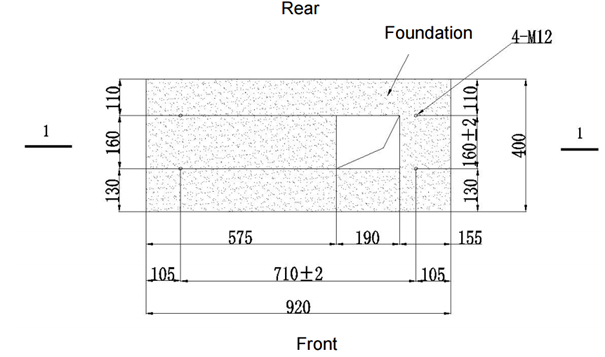

4.2.3 Vundamendi nõuded

Enne seadmete paigaldamist ehitage valitud pinnale vundament. Alus tuleks planeerida ja projekteerida vastavalt paigaldusruumi nõuetele ja aluse mõõtmetele, et see vastaks kapi kinnitus- ja juhtmestiku vajadustele.

Soovitatav aluse kõrgus on 200 mm, et see vastaks kapi paigaldus- ja kandevõimele nõuded.

Aluse ja kapi vahelise kontaktpinna taseme viga peaks olema väiksem kui 3 mm.

Alusjuhtmestiku piirkonnas peavad olema vee äravoolu meetmed, et vältida vee kogunemist.

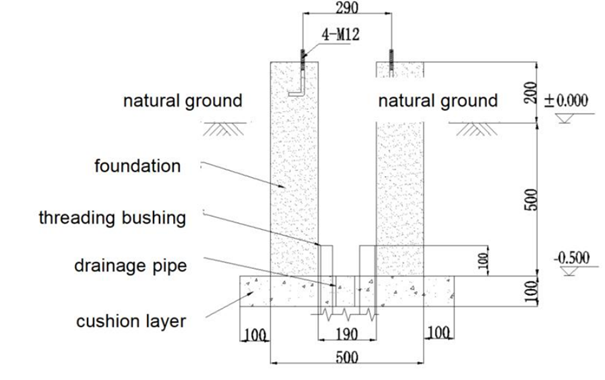

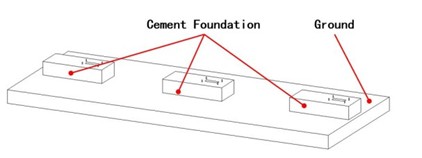

Tsemendist vundamendi maapind

4.2.4 Vundamendi valmistamise nõuded

• Selle laadija paigalduskoht määratakse vastavalt asukohale. Pärast vundamendi kaevamist tuleks vundamendikaev tihendada tihendusteguriga 0,95.
• Pärast vundamendi kaevamist tuleb elektrijuhtme toru eelnevalt maasse kaevata. Kaablitoru peaks olema valmistatud süsinikkiust gofreeritud torust, terastorust või PVC-torust. Torude läbimõõt peab olema 1,5 korda suurem kui kaabli välisläbimõõt. Joonisel on uue toru asukoht näidatud otse vundamendi alla kaevatud kaevikus. Sissetuleva kaabli asukoht saab määrata kaabli kaeviku/telliskaeviku asukoha järgi.
• Harilik betoon: vundament Fc≥14,3N/mm²  , pehmendus Fc≥9,6N/mm², betooni tugevust saab kohapeal vastavalt tegelikele oludele suurendada.
• M12*100 poldid kasutavad sisseehitatud polte, mis peavad olema vundamendi pinnaga risti ja mille paljastatud pikkus on 30 mm, et pärast mutri pingutamist oleks paljastatud 3–4 keeret.
• Laadija korduvmaanduskaabel paigaldatakse kaablikraavi vastavalt kohalikele seadustele ja eeskirjadele.
• Keermestusmuhv on 100 mm kõrgem kui polstri kiht.
• Kõik joonistel olevad mõõtmed on millimeetrites.
• Kõik joonisel kajastamata küsimused tuleb rakendada vastavalt kehtivatele riiklikele standarditele.

4.3 Paigaldamise ettevalmistamine

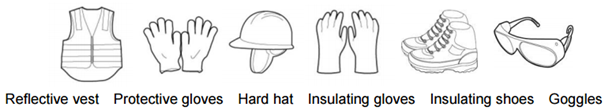

4.3.1 Kaitse ettevalmistamine

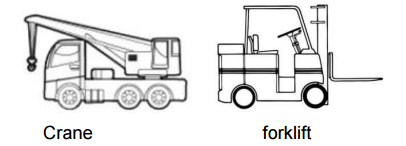

4.3.2 Käitlemisseadmed

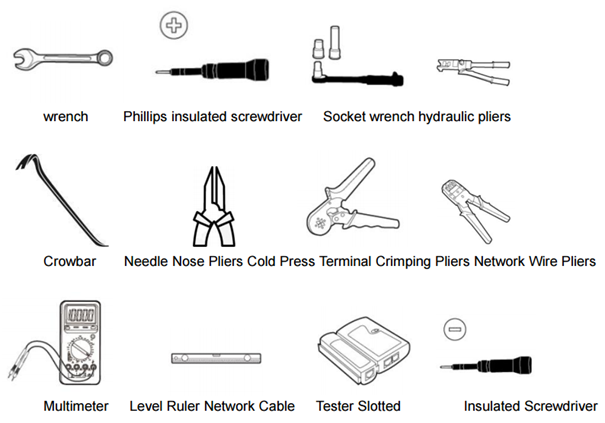

4.3.3 Paigaldustööriistad

4.3.4 Kaabli ettevalmistamine

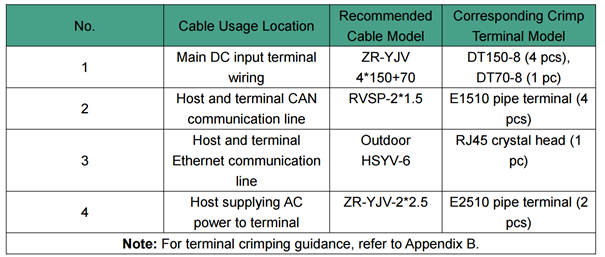

4.3.4.1 Kaablisoovitused

4.3.4.2 Kaabli sidumise nõuded

• Sama tüüpi kaablid tuleb siduda kokku. Erinevat tüüpi kaablid (nt vahelduvvoolukaablid, alalisvoolukaablid, signaalikaablid jne) tuleb paigaldada eraldi ning need ei tohi olla sassis ega ristis.
• Vahelduvvooluliinid, alalisvooluliinid ja signaaliliinid tuleb eraldi kimpudesse ühendada ja neid ei tohiks kokku kimpudesse ühendada.
• Pärast kimpu pakkimist peaksid kaablid olema üksteise lähedal, sirged ja korraliku välimusega ning väliskesta kahjustusteta.
• Kaablisidemete sidumisel peaksid kaablisidemete pead olema suunatud samas suunas ja samas asendis olevad kaablisidemed peaksid olema samal horisontaalsel joonel.
• Pärast kaablite paigaldamist tuleb kaablite mõlemasse otsa, keskel asuvatesse ühenduspunktidesse või pöördepunktidesse kinnitada sildid või sildid.
• Kaablisideme pea üleliigse osa lõikamisel jäta umbes 3 mm ja lõika see ühtlaselt ära.
• Terminalikapi sees olevad vahelduvvoolu- ja signaalikaablid tuleb kinnitada järgmise skeemi kohaselt:

4.3.4.3 Ohutusnõuded

• Kaablite paigaldamisel püüdke vältida teravaid esemeid või seinakive. Kui see on vältimatu, kasutage kaablite kaitsmiseks läbiviiku.
• Kaablid tuleks hoida soojusallikatest võimalikult kaugel või lisada nende vahele soojusisolatsioonimaterjale, et vältida isolatsioonikihi otsest kahjustumist (sulamist) või funktsionaalset halvenemist (vananemist või pragunemist) kuumuse tõttu.
• Jätke pöördekohtadesse või seadmete lähedusse sobiv varu (soovitatav on umbes 0,1 m), et hõlbustada kaablite ja seadmete hooldust.

4.3.4.4 Kaabli paigalduse nõuded

• Kui välistingimustes kasutatavad kaablid võivad kogemata kahjustada saada, tuleb neid kaitsta, näiteks torudesse paigutades.
• Kaitsetoru siseläbimõõt ei tohiks olla väiksem kui 1,5 korda kaabli välisläbimõõdust (kaasa arvatud kaitsekiht).
• Pärast kaablite jagamist tuleb kaitse tagamiseks kaablite jaotuspunktidesse paigaldada kaabliklemmid.
• Paigaldage kaablid õiges suunas ja seejärel paigaldage kaabliklambrid.
• Toitekaabli paigaldamine peab vastama kohalikele eeskirjadele ja ehitusnõuetele.
• Elektriliini paigutus peab vastama tehniliste projekteerimisjooniste nõuetele.
• Kui marsruudi valimise käigus selgub, et toitekaabel ei ole piisavalt pikk, tuleb toitekaabel
• asendada ja toitejuhe ei tohi olla ühendatud ega keevitatud.
• Rakendamine peab olema rangelt organiseeritud ja selle juhtimiseks ja koordineerimiseks peab olema eraldatud personal. Koolitamata personalil on keelatud ametikohale asuda ja töid teha ilma sidevahenditeta.
• Paigaldamise käigus on rangelt keelatud ringide ja keerutuste tegemine.

4.3.4.5 Nõuded maanduskaabli paigaldamiseks

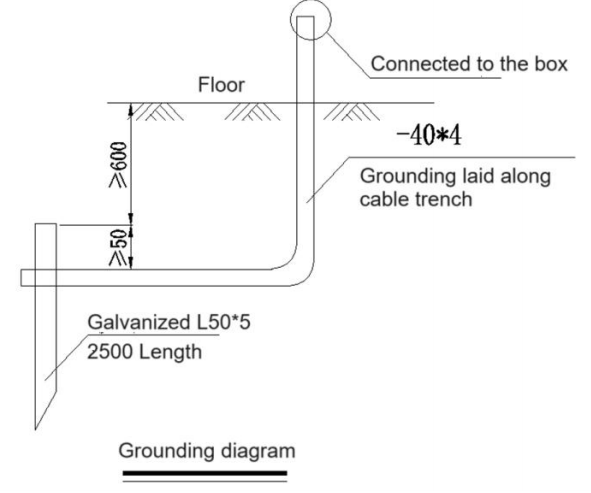

• Seadme kaitsev maandusjuhe tuleks ühendada maandusvardaga ja seadme maanduse kattuvustakistus ei tohiks olla suurem kui 4Ω.
• Kaitsemaandusjuhtme sisestamine õues olevast pea kohalt on rangelt keelatud ning see tuleb kogu protsessi vältel matta maa alla või vedada siseruumidesse.
• Olge ettevaatlik, et te ei paneks kaitsemaandusjuhet ja signaaljuhet kokku ega ajaks neid omavahel sassi. Vastastikuse häire vähendamiseks hoidke nende vahel distantsi.
• Lülitite või kaitsmete paigaldamine maandusjuhtmele on rangelt keelatud.
• Kaitsejuhtme elektriühenduse osana on rangelt keelatud kasutada muid seadmeid.
• Kõik seadme korpuse sees olevad ligipääsetavad juhtivad metallosad peavad olema usaldusväärselt ühendatud kaitsva maandusklemmiga.

4.3.5 Kaitselüliti kinnitus

———————————————————————————————————————

 Oht :

Enne juhtmestiku ühendamist veenduge, et ülemine lüliti on väljalülitatud asendis, ühendage esmalt kapi sisend- ja väljundkaablid ning seejärel ühendage kaablid kapi ülemise toitelülitiga.

———————————————————————————————————————

Eelastmelüliti soovitus:

480 kW võimsusega seadme esiastme vahelduvvoolulüliti saab energia jaotamiseks kasutada ühte 1250 A raamikaitselülitit või kahte 630 A vormitud korpusega kaitselülitit.

4.4 Paigaldamine

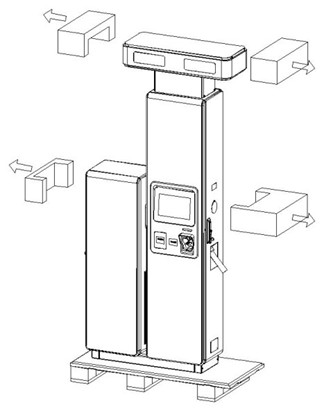

4.4.1 Kapi lahtipakkimine

4.4.1.1 Eemaldage kapi puidust pakend.

  Tööriistade lahtipakkimine: kang, nõelaktsangid

1)    Eemaldage puidust pakend.

2)    Eemaldage EPE puhverplokid korpuse ümbert.

3)    Eemaldage PE kott kapist.

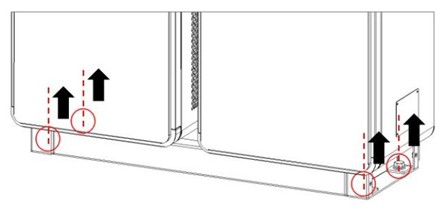

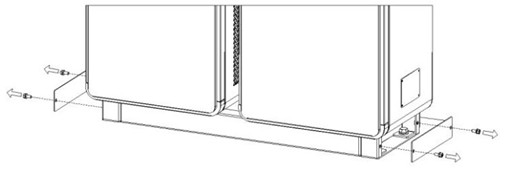

4.4.1.2 Kapi alusplaadi eemaldamine

Eemaldage kruvikeerajaga neli kruvi, mis kinnitavad korpuse esi- ja tagaküljel asuvaid põhjapaneele, ning pange kruvid ja paneelid ajutiseks hoiule.

4.4.1.3 Kapi kaubaaluse eemaldamine

Eemaldage kruvikeerajaga neli kruvi, mis kinnitavad korpuse esi- ja tagaküljel asuvaid põhjapaneele, ning pange kruvid ja paneelid ajutiseks hoiule.

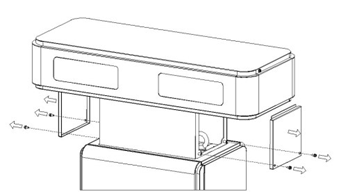

4.4.1.4 Eemaldagekaitseplaat

Palun avage kõik kapid uksed esmalt, kasutage  M4 ristpeaga kruvikeeraja, eemaldage  kruvid, hoidke  kaitseplaadi käepidemeid, et eemaldada kõik kaablikaitseplaadid, ja seejärel pange kruvid ja kaitseplaadid ajutiseks hoiule kõrvale.

Kruvi spetsifikatsioon: M4

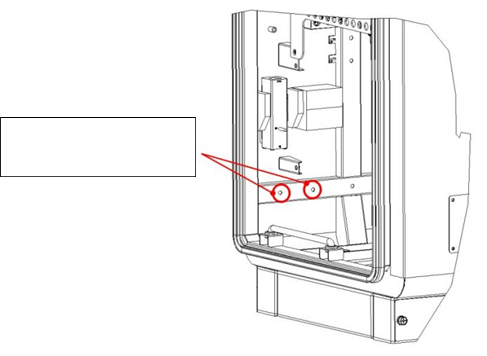

4.4.1.5 Eemaldage kapi kaablikaitse alus

Kasutage ehitusnuga, nõelaotsaga tange või muid tööriistu, et lõigata kapi allosas olev traatkaitserõngas mööda traatkaitserõnga mustrit.

4.4.2 Kapi paigaldamine

4.4.2.1 Kasutage kahveltõstukit või kraanat, et asetada kapp tsement platvormile..

Kahveltõstukiga paigaldamise nõuded

1. Valige kahveltõstuk, mis vastab kapi põhiparameetrite alusel kapi paigaldusnõuetele;.
2. Enne paigaldamist valige kaubaaluse juhiste järgi sobiv paigaldusasend, et vältida kapi ümberminekut paigaldamise ajal;.
3. Enne paigaldamist tuleks kahveltõstuki teekond vabastada ja kahveltõstuk peaks liikumise ajal olema stabiilne, et vältida liigset rappumist, mis võib põhjustada kapi ümberkukkumise;.
4. Joondage korpuse alumises osas olevad kinnitusaugud aluse kinnituspoltidega ja laske korpus sujuvalt alla.

Kraanaga paigaldamise nõuded:

1. Valige kraana, mis vastab kapi tõstenõuetele, lähtudes kapi põhiparameetritest ja tegelikust ruumist kohapeal;.
2. Enne tõstmist kontrollige, kas kapi ülaosas olev tõsterõngas on tihedalt paigaldatud;.
3. Tõsteseade või sidemed peavad olema kindlalt kinnitatud ja ei tohi lahti tulla, tõsteseadme või sidemete tõstmisnurk peab olema ≤60°;
4. Trosside või sidemete kinnitamisel tuleb arvestada kapi raskuskeskme asukohta, et tagada kapikese stabiilsus pärast tõstmist.
5. Enne tõstmist tuleks tõstekäe tee vabastada ja tõsteseadeldis peaks olema stabiilne, et vältida liigset rappumist, mis võib põhjustada kapi ümberkukkumise;.
6. Joondage korpuse alumises osas olevad kinnitusaugud aluse kinnituspoltidega ja laske korpus sujuvalt alla.

Terminali tõstmisetapid

1)     Eemaldage mõlemalt küljelt kruvid ja katted ning pange need ajutiselt hoiule (katted ja

kruvid vajalikud kuni tuleb pärast tõstmist uuesti paigaldada).

2)    Siduge tross või rihm kapis olevate tõsteringide külge ja tõmmake seda vertikaalselt ülespoole.

Märkus: Kasutage tõstmise ajal tropi, rihma või muude koormust kandvate köite ja kapi vahelistel kokkupuutealadel kaitsepatju (papp, vaht jne), et vältida hõõrdumist, mis võib põhjustada klemmide roostetamist..

3)    Jagage kaabel enne kapis sisenemist, jättes pikkuse vastavalt kapialuse suurusele ja sisemise juhtmestiku asendile. Tõstmise või sisestamise ajal hoidke kaablit võimalikult vertikaalselt, et see siseneks kappi sujuvalt, kui kappi aeglaselt alla lastakse.

4.4.2 Kapi kinnitamine

1)    Puhastage vundamendi pind prahist, et tagada vundamendi pinna tasasus vastavalt nõuetele.

2)    Veenduge, et eelpaigaldatud kaablid on juhitud alusest õigele kõrgusele.

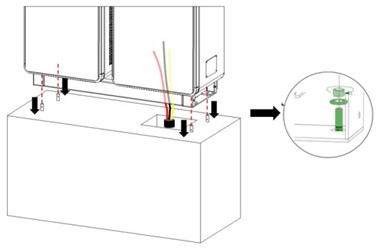

3)    Paigaldage kapp paigaldusraami kohale ja reguleerige asendit nii, et kapi paigaldusavad oleksid paigaldusraami poltide kohal.

4)    Viige kaablid alumise kaabli sisselaskeava kaudu kappi.

5)    Laske kapp aeglaselt alla, veendudes, et kaablid ei jääks kinni ega saaks kahjustada, kuni kapi põhjaosa puutub stabiilselt kokku paigaldusraamiga.

6)    Kasutage M12 mutreid ja alusplaate, et kinnitada kapp (pingutusmoment: 450 kgf.cm).

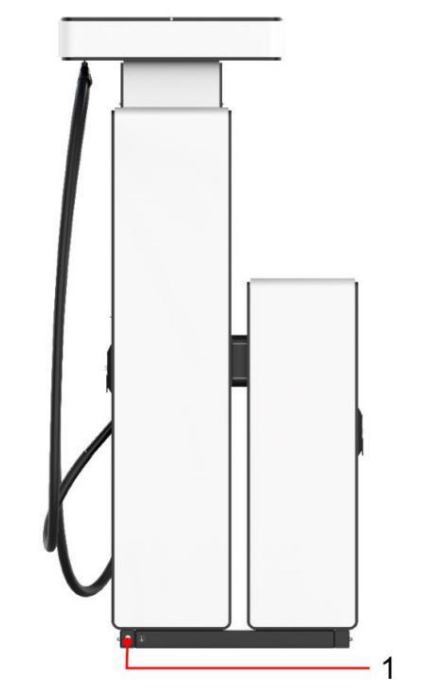

4.4.3 Kapi maandus

Pärast kinnitamist kappi, kasutage M8 kruvisid, et kinnitada maandusplaat maanduspesale

paremal tagapool   kapis.

Märkus: Soovitatav on ühendada maanduslatt otse välise maanduslatiga..

4.4.4 Kapi juhtmestiku skeem

Juhtmestiku asukoha illustratsioon; üksikasjaliku juhtmestiku paigutuse leiate juhtmestiku ehitusjuhendist.

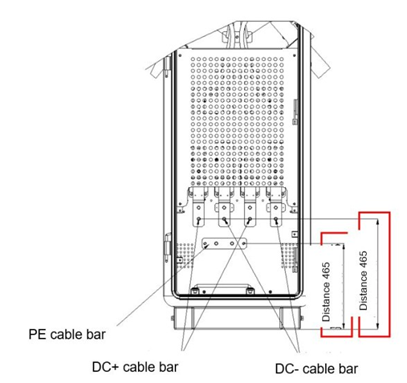

4.4.4.1 Toiteliini juhtmestiku skeem

Paigaldusmomentide viitetabel:

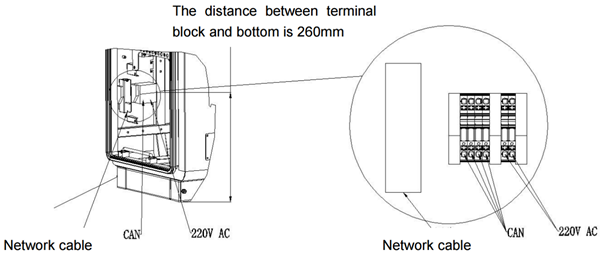

4.4.4.2 Vahelduvvoolu sisendi ja sideühenduse juhtmestiku skeem

4.4.5 Laadimispistiku aadressi valimine

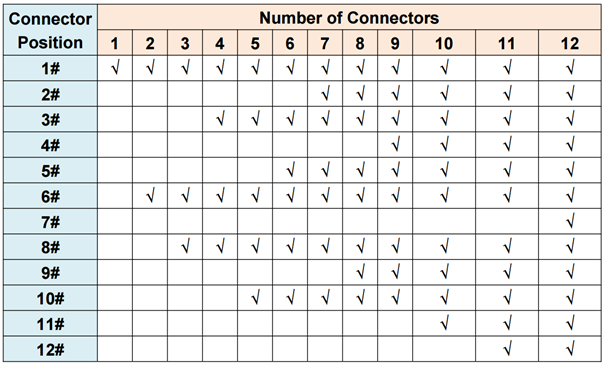

Laadimispistiku aadressi valimise nupp peab korrektseks toimimiseks olema õiges asendis. Vastavalt jaama plaanile määrake selle klemmliistu aadress ja ühendage alalisvoolu sisendjuhtmed A+, A-, B+, B- hosti vastava väljundlatiga vastavalt allolevale tabelile.

vastavalt allolevale tabelile.

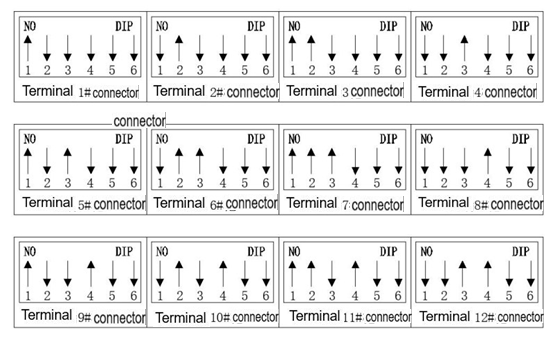

Laadimispistiku aadressi DIP-lülitid on näidatud alloleval joonisel:

4.6 Toite sisselülitamine

———————————————————————————————————————

 Oht：

Palun elektrilöögi või lühise vältimiseks kasutada spetsiaalseid kaitsevahendeid ja isoleeritud tööriistu

vooluringi ebaõnnestumised.

———————————————————————————————————————

Teade :

• Seadmete kasutuselevõtu protsess hõlmab palju tehnilist sisu ja kasutuselevõtu personal peab saama vastava tehnilise koolituse. Järgige kasutuselevõtu juhiseid.
• Kasutuselevõtu protsess hõlmab pingestatud töid. Töötamise ajal seiske palun kuivadel isoleermaterjalidel ja ärge kandke metallesemeid, näiteks kellasid ja kaelakeesid. Kasutuselevõtu ajal kasutage isoleeritud tööriistu.
• Töötamise ajal vältige inimkeha kokkupuudet kahe erineva elektrilise potentsiaaliga laetud esemega.
• Kasutuselevõtu käigus, enne mis tahes „sulgemistoimingut“, kontrollige kindlasti, kas asjakohaste seadmete või komponentide olek vastab nõuetele. Kaitselüliti esiotsas olevat pinget tuleb mõõta, et veenduda sisendpinge vastavuses nimipinge vahemikule.
• Kui töö käigus ei tohi teised isikud seadmeid käsitseda, tuleb elektrijaotusseadmele riputada keelamismärk: „Ärge lülitage lülitit, keegi töötab.“
• Kasutuselevõtu protsessi käigus tuleb jälgida kasutuselevõttu. Kui märkate mingeid ebatavalisi nähtusi, lülitage seade kohe välja ja jätkake pärast põhjuse leidmist.

4.6.1 Sisselülitamine

———————————————————————————————————————

Teade :

 Veenduge, et kõik  kontrolli tulemused on "rahuldavad" enne jätkamist koos järgmise sisselülitamisega

operatsioonidega. Järgige neid samme, et seade sisse lülitada.

———————————————————————————————————————

1)    Veenduge, et ühendus on õige:

Veenduge, et kõik kaablid (sh host) on õigesti ühendatud, seejärel kinnitage toiteploki kaitseplaat uuesti.

2)    Lülitage kaitsmed välja:

Veenduge, et nii vahelduvvoolu sisendkaitselüliti kui ka host-poolse terminali toiteallika kaitselüliti on asendis OFF.

3)    Lülitage hostipoolse kaitselüliti sisse:

Lülitage hostipoolse klemmitoite kaitselüliti sisse, eemaldage vahelduvvoolu jaotuskaitselüliti esipaneel ja mõõtke pinget vahelduvvoolu sisendi klemmide L ja N vahel. See peaks olema vahemikus 207-253 VAC.

4)    Lülitage lüliti Q1 sisse:

Veenduge, et paneel on oma kohal ja lülitage kaitselüliti Q1 sisse.

5)    Väljundpinge mõõtmine:

Mõõtke kaitselüliti Q1 väljundpinge; see peaks olema vahemikus 207 V AC ja 253 V AC.

 -------------------------------------------------

Kui teil tekib mõni probleem või on küsimusi, palun esitage pilet.
