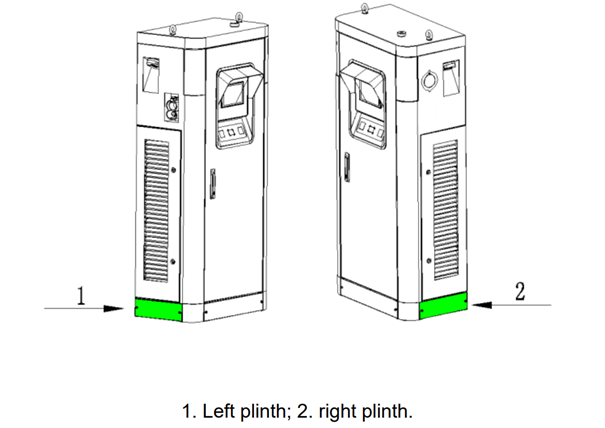

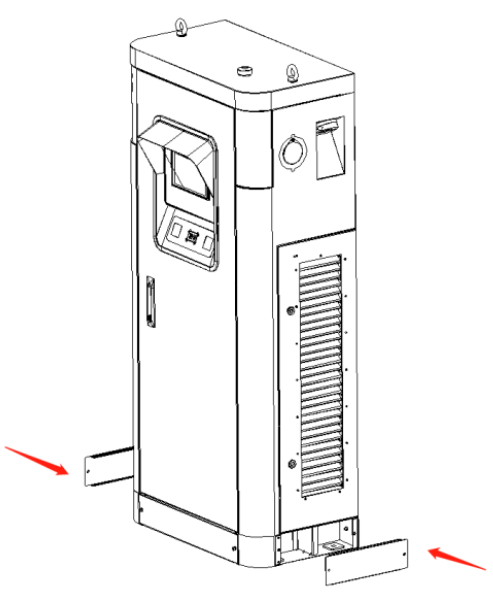

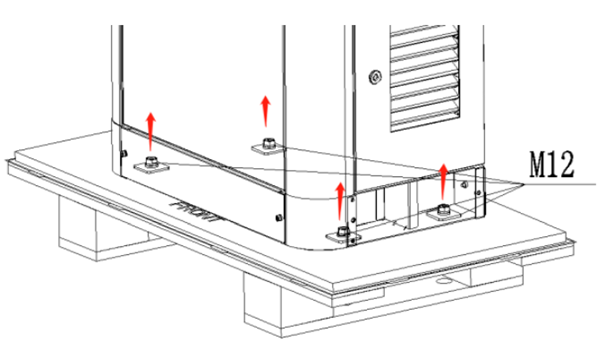

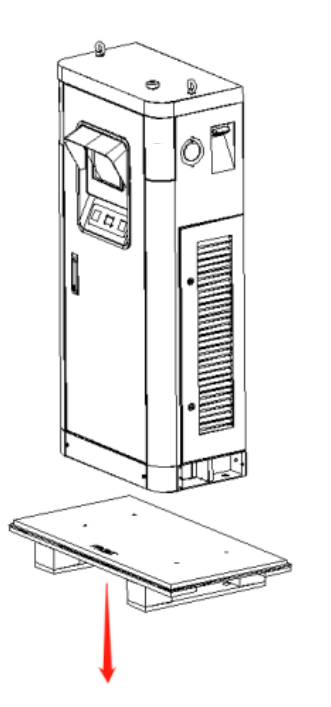

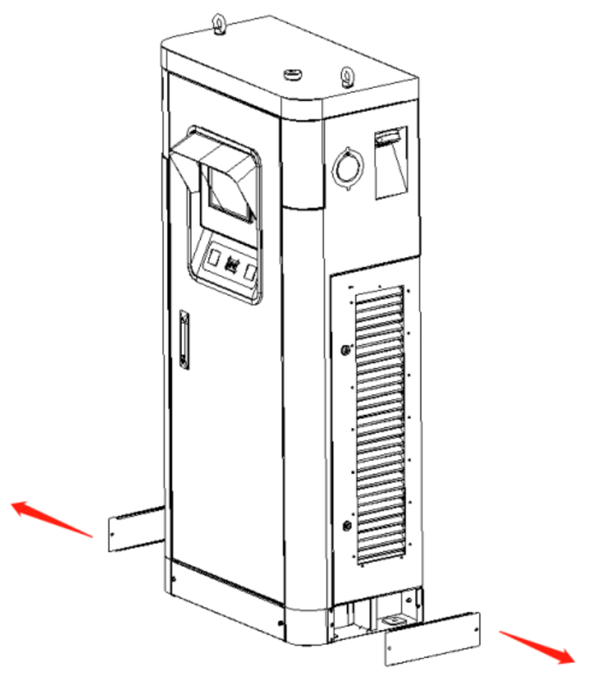

  • 7.3 Eemaldage vasak ja parem sokkel ning puidust kaubaalus
  • 7.4 Paigutamine
  • 7.5 Eemaldage alumine plastkate

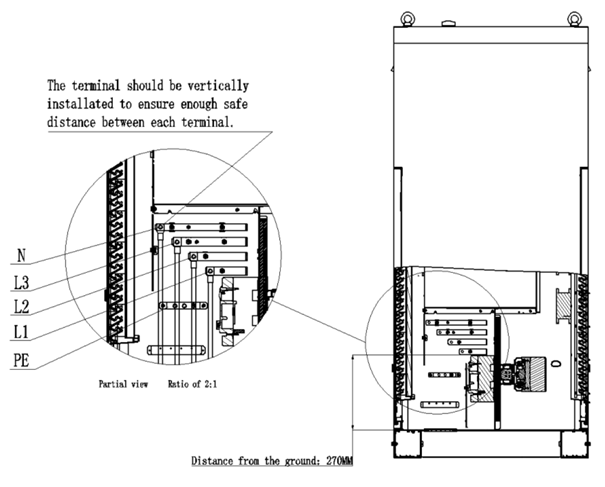

  • 7.6 Elektriühendused
• 8. Kasutuselevõtt
  • 8.1 Toimingud enne toite sisselülitamist
  • 8.2 Ettevalmistused sisselülitamiseks
  • 8.3 Laadimisjaama sisselülitamine
• 9. Morek DC60kW kasutamine
• 10. Kasutuselt kõrvaldamine
• 11. Ennetav hooldus

1. Ohutusjuhised

Enne Moreki laadimisjaama paigaldamist, hooldamist või kasutamist lugege läbi ja järgige järgmisi ohutusnõudeid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.

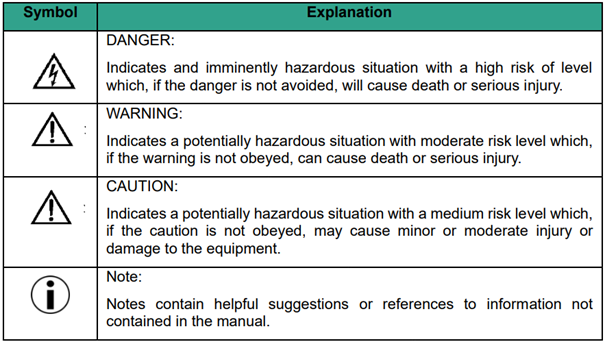

1.1 Käesolevas juhendis kasutatud sümbolid

1.2 Säilitage need juhised

Käesolev kasutusjuhend sisaldab Morek DC60kW laadimisjaama olulisi juhiseid, mida tuleb järgida seadme paigaldamisel, käitamisel ja hooldamisel.

1.3 HOIATUS: Elektrilöögi oht

• Enne laadimisjaama paigaldamist või hooldamist lülitage laadimisjaama sisendtoide välja. Hoidke laadimisjaam välja lülitatuna, kuni see on täielikult paigaldatud ja selle kaaned kinnitatud.
• Ohu ja/või õnnetuse korral peab sertifitseeritud elektrik laadimisjaama viivitamatult vooluvõrgust lahti ühendama.
• Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
• Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge asetage elektriauto laadimispistikut vedelikku.
• Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
• Enne laadimist lugege läbi Moreki laadimisjaamaga kaasas olevad kasutusjuhendid ja elektrisõiduki kasutusjuhend.

1.4 HOIATUS: Gaaside kogunemine

Mõned elektriautod vajavad siseruumides laadimise ajal ohtlike või plahvatusohtlike gaaside kogunemise vältimiseks välist ventilatsioonisüsteemi. Kontrollige oma sõiduki kasutusjuhendist, kas teie sõiduk eraldub laadimise ajal ohtlikke või plahvatusohtlikke gaase.

1.5 ETTEVAATUST

• Kasutage seda laadimisjaama ainult ühilduvate elektrisõidukite laadimiseks. Kontrollige sõiduki kasutusjuhendist, kas teie sõiduk on ühilduv.
• See laadimisjaam võib mõjutada siirdatud elektroonilisi meditsiiniseadmeid. Enne sõiduki laadimist konsulteerige elektroonilise meditsiiniseadme tarnijaga, et teha kindlaks, kas laadimise mõjud võivad seda mõjutada.
• See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
• Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
• Kasutage laadimisjaama ainult ettenähtud töötingimustes.
• Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
• Kui te ei ole kindel, kuidas laadimisjaama kasutada, küsige abi.
• Ärge lubage lastel laadimisjaama kasutada. Täiskasvanu järelevalve on vajalik, kui lapsed viibivad laadimisjaama läheduses.
• Selles laadimisjaamas ei tohi kunagi kasutada adaptereid, konverteerimisadaptereid või juhtme pikendusi.

1.6 Laadimisjaama ohutusabinõud

ETTEVAATUST:

Ärge avage laadimisjaama uksi, kui:

• Sajab vihma, lund.
• Laadimisjaam on otsese päikesevalguse käes.
• Ilmastikuolud on märjad (udu, ...).

Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.

See seade sisaldab komponente, mida elektrostaatiline laeng võib kahjustada või hävitada.

• Selle seadme käsitsemisel järgige standardeid EN61340-5-1 ja 61340-5-2, mis on seotud elektrostaatilise laenguga (ESD)
• Seda laadimisjaama tuleb hoida ja transportida vastavalt selles juhendis kirjeldatud spetsifikatsioonidele.
• Isegi kui laadimisjaama saab kasutada mittekvalifitseeritud isik, võivad laadimisjaama paigaldada, kasutusele võtta, hooldada, ümber paigutada, parandada ja kasutusest eemaldada ainult kvalifitseeritud isikud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
• Toote modifitseerimine on keelatud. Nende juhiste eiramine võib põhjustada ohtu kasutajale ning tühistada garantii ja vastutuse.
• See laadimisjaam ei sisalda kasutaja poolt hooldatavaid osi. Kasutaja ei tohi proovida laadimisjaama hooldada, parandada ega ümber paigutada. Lisateabe saamiseks võtke ühendust Moreki või oma edasimüüjaga.
• Veenduge, et laadimiskaabel ei saaks kahjustada (keerdu, kinni kiiluda ega üle sõidetaks) ning et pistik(ud) ei puutuks kokku soojusallikate, mustuse ega veega.
• Kasutage laadimisjaama ainult ettenähtud töötingimustes.
• Ärge kasutage laadimisjaama läheduses lõhkeaineid ega tuleohtlikke aineid.
• Ärge kasutage laadimisjaamale mittevastavaid või sellega sobimatuid lisaseadmeid, kulumaterjale ega tarvikuid.
• Ärge kasutage grafitivastast töötlust, mis võib laadimisjaama kahjustada.
• Ärge muutke laadimisjaama omadusi (andmeside seaded, kaabeldus, …).
• See laadimisjaam peab olema kaitstud loomade, esemete või vee sissetungi eest, isegi kui need ei muuda laadimisjaama tööd.

Nende juhiste eiramine kahjustab laadimisjaama.

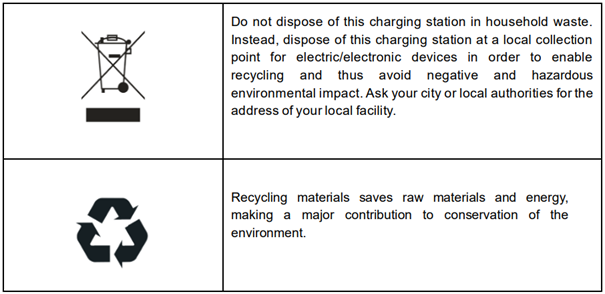

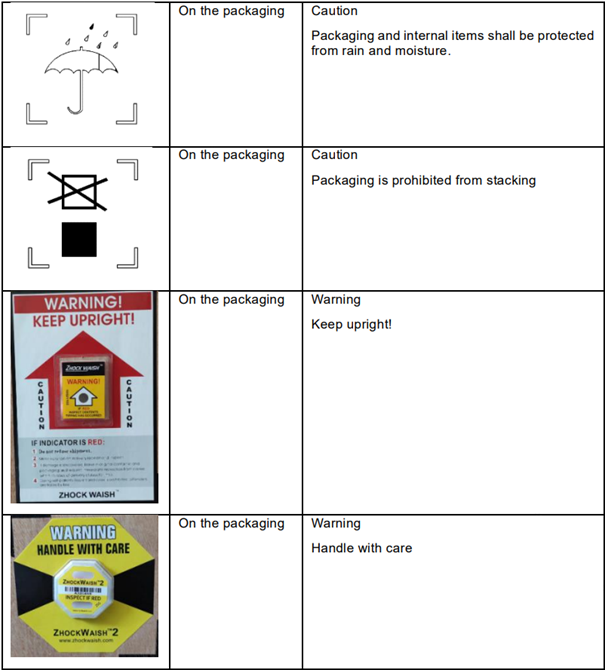

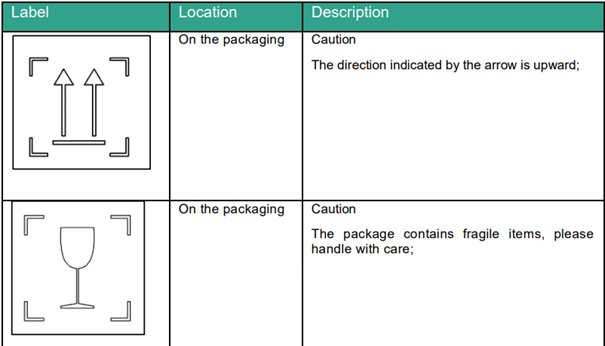

1.7 Ohutusmärgised pakendil

2. Sissejuhatus

Käesolevas paigaldus- ja kasutusjuhendis kirjeldatakse Morek DC60kW laadimisjaama paigaldusnõudeid ja -skeeme ning jaama kasutamist.

ETTEVAATUST:

See seade ei ole mõeldud kasutamiseks elamukeskkonnas ja ei pruugi sellises keskkonnas raadiovastuvõtu eest piisavat kaitset pakkuda.

2.1 Oluline teave

Dokument on koostatud ainult teavitamise eesmärgil ja see ei kujuta endast Moreki suhtes siduvat pakkumist. Morek on koostanud selle dokumendi sisu oma parimate teadmiste kohaselt. Selle sisu ja selles esitatud toodete ja teenuste täielikkuse, täpsuse, usaldusväärsuse ega konkreetseks otstarbeks sobivuse kohta ei anta mingit otsest ega kaudset garantiid. Spetsifikatsioonid ja jõudlusandmed sisaldavad keskmisi väärtusi olemasolevate spetsifikatsioonitolerantside piires ja võivad muutuda ilma ette teatamata. Enne tellimist võtke alati ühendust Morekiga, et saada uusimat teavet ja spetsifikatsioone. Morek loobub selgesõnaliselt vastutusest mis tahes otsese või kaudse kahju eest kõige laiemas tähenduses, mis tuleneb käesoleva dokumendi kasutamisest ja/või tõlgendamisest või on sellega seotud. ©Morek. Kõik õigused kaitstud.

2.2 Dokumendi reguleerimisala

Säilitage see juhend Morek DC60kW laadimisjaama kogu eluea jooksul.

ETTEVAATUST:

See juhend on mõeldud abivahendiks kvalifitseeritud töötajatele, kellel on kogemusi kõrgepingeprojektidega töötamisel ning kes on võimelised tuvastama nõuded ja võtma kõik vajalikud ettevaatusabinõud Morek DC60kW paigalduse ohutuks teostamiseks.

© 2023 Morek - kõik õigused kaitstud. Käesoleva dokumendi ühtegi osa ei tohi muuta, reprodutseerida, töödelda ega levitada mis tahes kujul või viisil ilma Moreki eelneva kirjaliku loata.

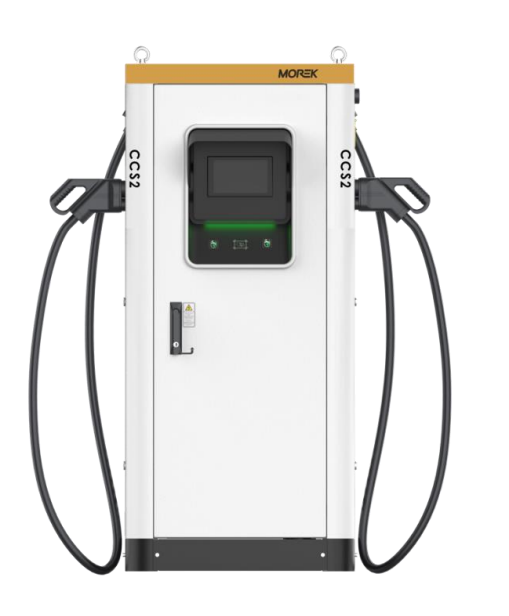

2.3 Toote tutvustus

Morek DC60kW EV laadimisjaam optimeerib ruumikasutust tänu väiksemale sügavusele ja võimalusele paigaldada kas postile või seinale. 7-tolline puuteekraan tagab sujuva suhtluse kasutaja ja seadme vahel.

2.4 Toote spetsifikatsioon

Spetsifikatsioonid on loetletud eraldi artiklis[SIIN]

2.5 Tööriistade loetelu

ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi. Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

Allpool on esitatud loetelu Morek DC60kW laadimisjaama paigaldamiseks vajalikest tööriistadest (ei kuulu komplekti):

• Nõelninaga tangid
• Ehitusnuga
• Ristpea kruvikeeraja
• M12*100 laienduskruvi
• Lööktrell+ φ12 puur
• 13# padrunvõti
• 18# padrunvõti
• MCCB

Elektrisõidukite toiteseadmete ühenduspunkt peab olema kaitstud rikkevoolukaitselülitiga (RCD), mille nimijääkvool ei ületa 30 mA. Ühenduspunkte kaitsvad RCD-d peavad olema vähemalt A-tüüpi, nimipingega 400 V ja nimivooluga vähemalt 140 A. Te peate lisama ühe seadme esiosasse lekkevoolukaitsefunktsiooniga vahelduvvoolu kaitselüliti.

3. Toote omadused

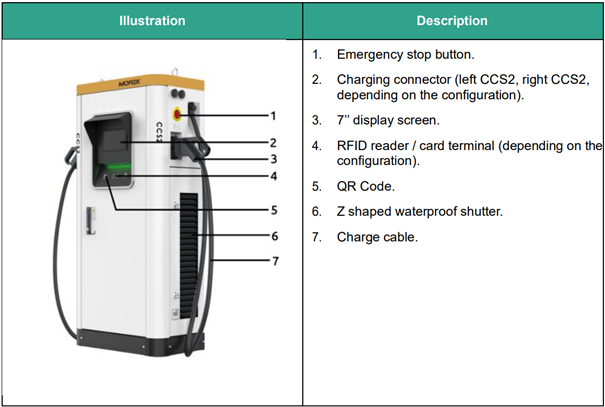

3.1 Toote osad

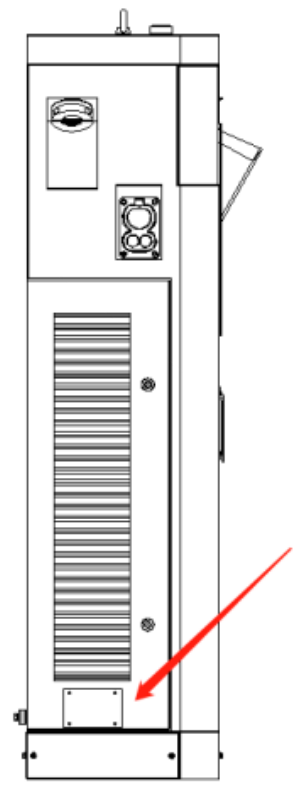

3.2 Tootesilt

Tootesilt asub vasaku külje allosas.

4. Transport ja ladustamine

4.1 Ladustamine

HOIATUS:

Kapi sees olev kondensatsioon kahjustab laadijat.

• Transpordige ja hoiustage laadimisjaama ainult originaalpakendis. Tootja ei vastuta kahjude eest, mis tekivad toote mittestandardses pakendis transportimisel.
• Hoidke laadimisjaama päikese eest kaitstult ja kuivas keskkonnas spetsifikatsioonides märgitud temperatuurivahemikus.
• Enne laadimisjaama eemaldamist hoiustamiseks või ümberpaigutamiseks ühendage sisendtoide lahti.

Nende juhiste mittetäitmine toob kaasa garantii kaotamise ja toote kahjustumise.

4.2 Transport

HOIATUS:

Kahjustatud toode.

Pärast transportimist tehke laadijale avatud pakendiga põhjalik visuaalne kontroll. Kui tootel on nähtavaid kahjustusi, siis keelduge sellest. Esitage kõik kahjunõuded viivitamatult transpordiettevõttele ja teavitage saatjat viivitamatult ka transpordikindlustusest.

Nende juhiste eiramine võib põhjustada surma, tõsiseid vigastusi või seadme kahjustusi.

Visuaalne kontroll

Kontrollige, kas:

• Väline pakend on kahjustatud.
• Laadija välispaneelid on kahjustatud (löögid, kriimustused jne).
• Uksed töötavad korralikult.
• Laadija sisemus on puhas ja kahjustamata

4.3 Pakendatud toote käsitlemine

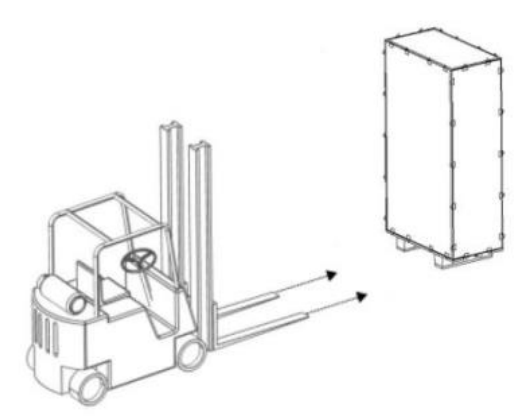

1.    Kahveltõstukiga käsitsemine

Käsitlege pakitud toodet kahveltõstukiga (mitte rohkem kui 3 ühikut kaubaalusel).

2. Käsitsi materjalide käitlemine

Ühe laadija liigutamiseks on vaja kahte inimest korraga.

4.4 Pakendi eemaldamine

ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi.

Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

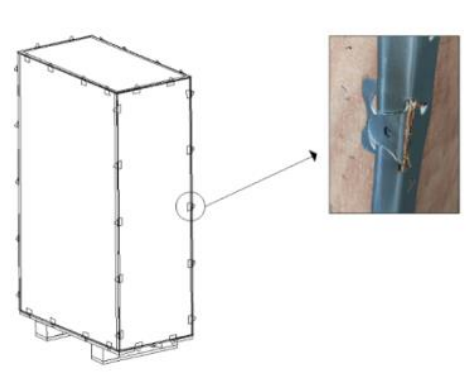

1. Eemaldage metallklambrid, mis hoiavad puidust pakendit.

Tööriistad: nõelninaga tangid ja sõrgkkang.

2. Pange need kõrvale.

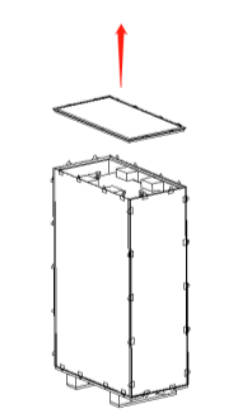

3. Eemaldage pealmine kate.

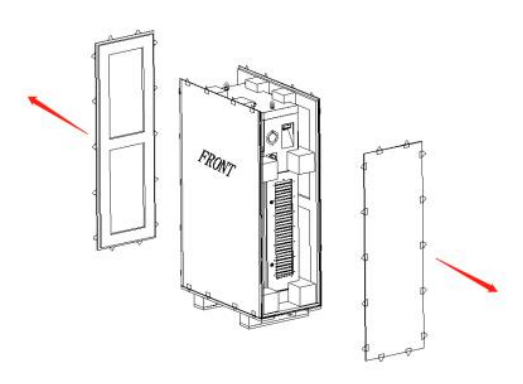

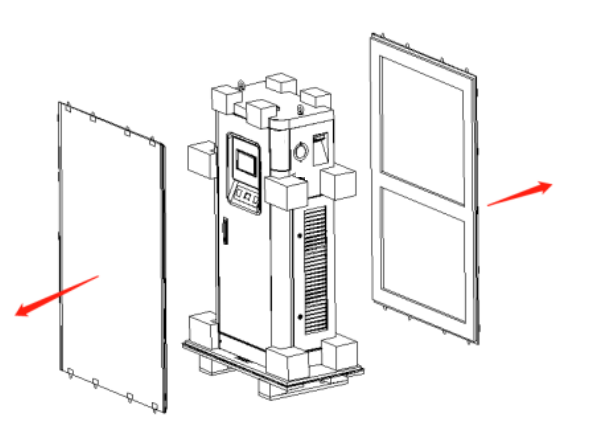

4.    Eemaldage vasak- ja parempoolsed katted.

5.    Eemaldage esi- ja tagakaaned.

6.    Eemaldage kapi ümbert pakitud kile.

7.    Eemaldage kapi pealt PE-kilekott.

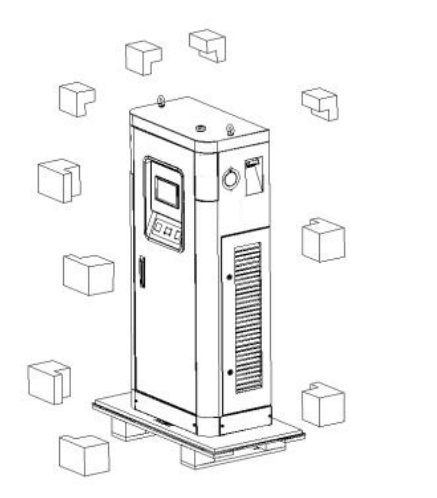

8.    Eemaldage kapi ümbert EPE-pehmendusplokid.

4.5 Kaasasolevad komponendid

Pakend sisaldab järgmisi komponente:

• Laadimisjaam
• Tarvikud

5. Toote käsitlemine

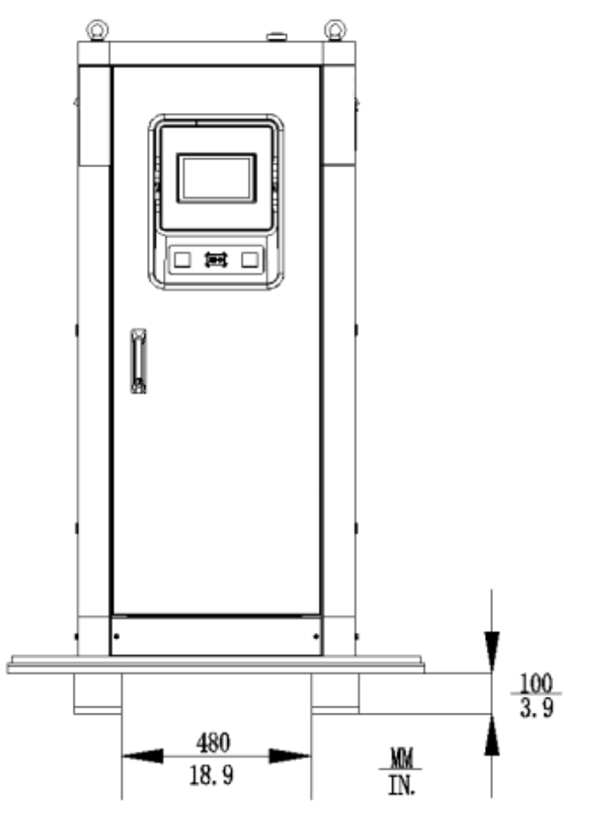

5.1 Käsitlemine kahveltõstukiga

Morek DC60kW   saab käsitseda kahveltõstukiga.

5.2 Käsitlemine kraanaga

ETTEVAATUST:

Mõned selles juhendis kirjeldatud toimingud võivad vajada redelit või treppi. Töökõrguse ja asjakohaste ohutusjuhiste kohta järgige kohalikke eeskirju.

Morek DC 60KW saab käsitseda kraanaga.

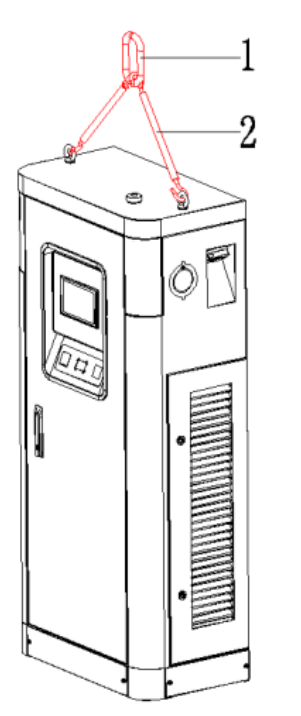

1.    Paigaldage konksud ja trossid:

ETTEVAATUST:

Säilitage tõstenurka allpool näidatud viisil:

6. Ettevalmistus paigaldamiseks

Järgmised soovitused on mõeldud juhendina, mis aitab teil Morek DC60kW laadimisjaama paigaldamiseks valmistuda.

6.1 Ettevaatusabinõud

Enne Morek DC60kW laadimisjaama paigaldamist, hooldamist või kasutamist peate lugema ja järgima selle kasutusjuhendi alguses leheküljel 4 olevaid ohutusjuhiseid. Paigaldaja peab tagama, et laadimisjaam paigaldatakse vastavalt asjakohastele riigipõhistele standarditele ja kohalikele eeskirjadele.

6.2 Paigalduse planeerimine

Laadimisjaama paigaldamise maksimaalse töövoolu määramiseks arvutage olemasolev elektrikoormus.

• Pingelanguse leidmiseks arvutage kaugus kohalikust toitekilbist laadimisjaamani. Kohalikud eeskirjad võivad kehtida ja sõltuvalt piirkonnast või riigist erineda.
• Hankige kõik vajalikud load kohalikelt pädevatelt asutustelt.
• PE-maandusühendusi ei tohi liita.
• Juhtmete suuruste valimisel järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangu.
• Kasutage õigeid töövahendeid ning tagage piisavad kaitsemeetmed.
• Veenduge, et laadimisjaama paigaldamise kohas oleks hea mobiilside levi.
• Valmistage paigaldusalad ette õigete toite- ja andmesidekaablitega.
• Valmistage ülesvoolu elektrikilp ette vastavalt kohalikele eeskirjadele ja Moreki soovitustele.

Etherneti võrk

Mitme Morek DC60kW ühendamiseks  laadimisjaama (võrgu jagamiseks) paigaldamiseks on vaja Etherneti võrku.

6.3 Valige asukoht

Laadija on mõeldud kasutamiseks nii sise- kui ka välistingimustes.

Paigutage laadimisjaam võimaluse korral keskkonda, kus see ei puutu kokku otsese päikesevalgusega ja ei ole ohustatud välistest kahjustustest.

Laadija on ette nähtud paigaldamiseks piiranguteta alal.

Märkus:

Karmide ilmastikutingimustega kohtades (kõrged temperatuurid, lumi, tugev päike jne) on soovitatav tagada täiendav kaitse, näiteks varikatuse või katusekaitse.

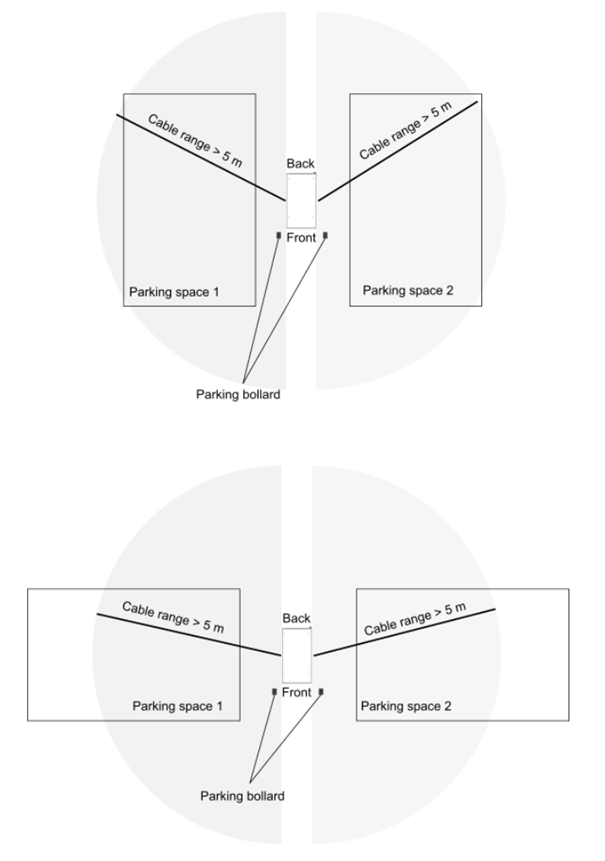

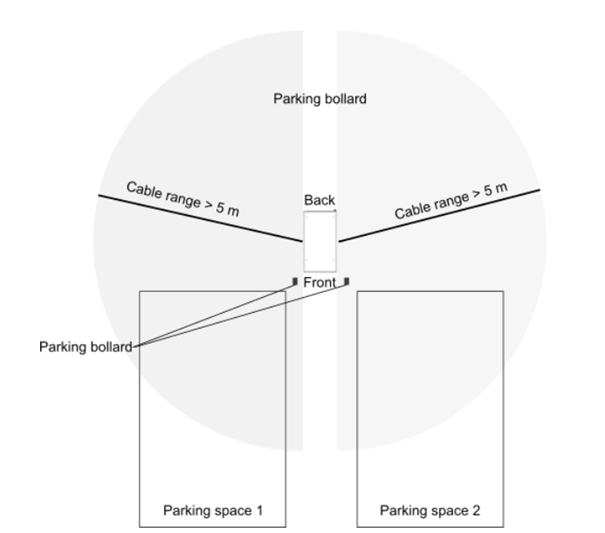

6.4 Parkimiskoha paigutus

Maksimaalse kaablipikkuse saavutamiseks on soovitatav paigutada Morek DC60kW moodulid allpool kirjeldatud viisil.

Märkus:

• Jätke laadimisjaama ette piisavalt vaba ruumi, et kasutajad saaksid puuteekraani ja muude liidestega ohutult ja mugavalt suhelda.
• Pistiku ligipääsetavuse tagamiseks jätke laadija mõlemale küljele vähemalt 600 mm.

Märkus:

Pollarid ei tohiks segada laadija ümbruse liikumisruumi.

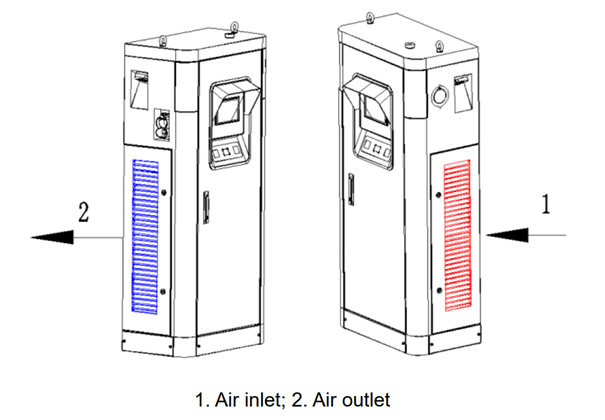

6.5 Jahutus

Õhu sisselaskeava asub kapi paremal uksel ja õhu väljalaskeava asub kapi vasakul uksel.

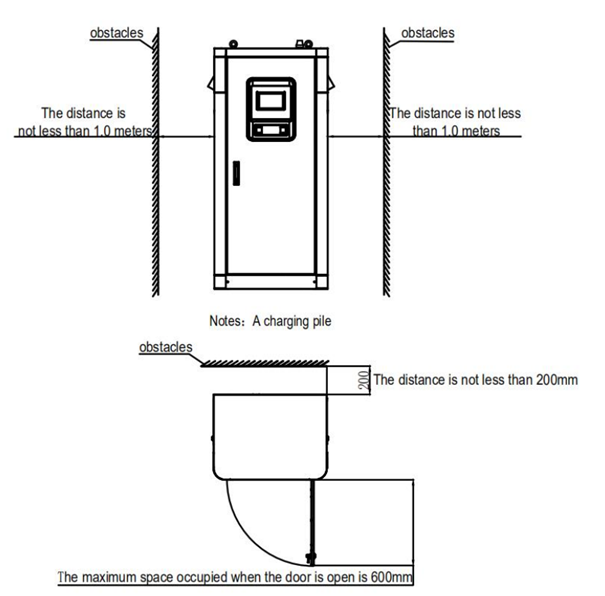

6.6 Kliirens

6.7 Vundamendid

Vundamentide puhul järgige järgmisi reegleid:

• Vundamendi rajamine tuleb teostada vastavalt kohalikele eeskirjadele.
• Betooni omadused tuleb arvutada laadimisjaama tehniliste andmete põhjal.
• Betoon peab olema külmakindel.
• Vundamendi paksus tuleb arvutada vastavalt süsteemi kaalule ja paigalduskohale.
• Vundament peab olema tasane ja loodis.
• Kalda kõrvalekalle vasakule/paremale või ette/taha võib põhjustada vee sissevoolu ja kahjustada laadimisjaama.
• Vundamendid peavad olema maa all.
• Laadija tuleb paigaldada maapinnale.

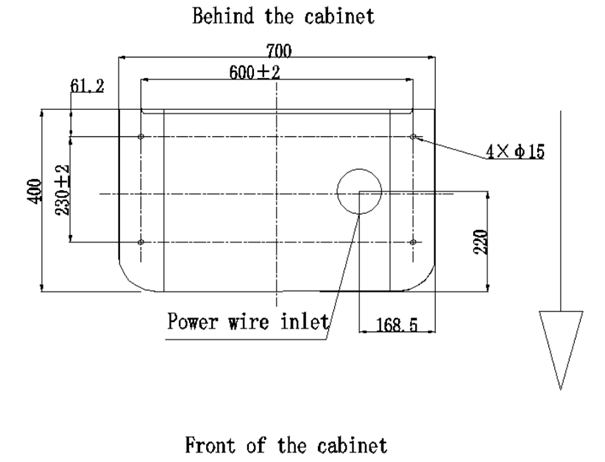

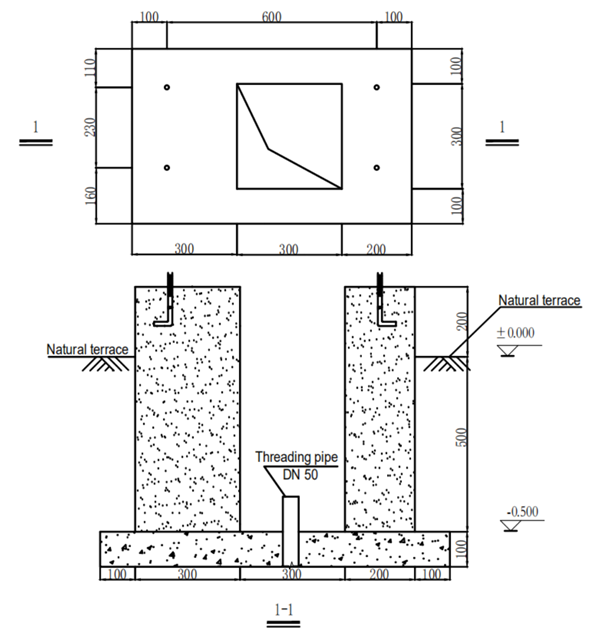

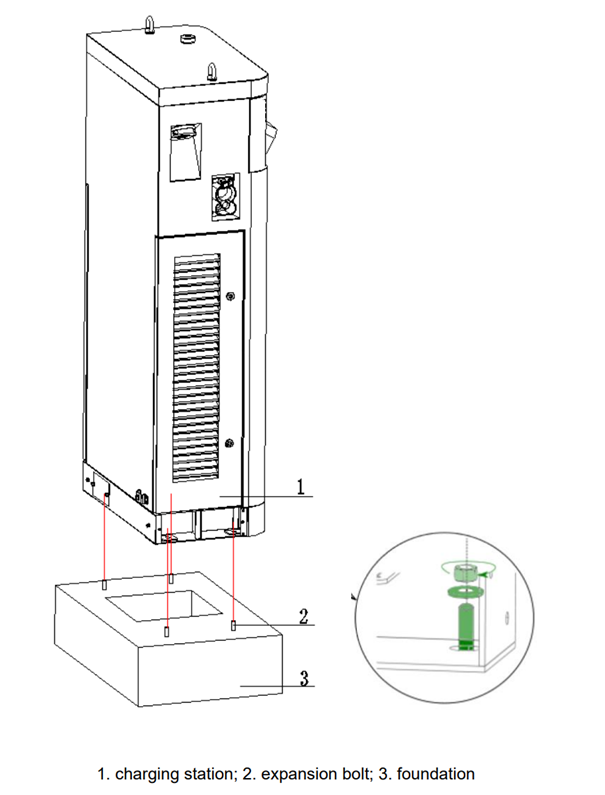

6.8 Paigaldusplaan

Valmistage vundamendid ette vastavalt allolevale skeemile:

6.9 Toitekaablite vedamine

Valmistage kaabel ette ja kasutage ainult standardiseeritud kaablit. Vahelduvvoolukaabli puhul soovitame kasutada kaabli suurust 3 * 50 + 2 * 25 mm². Vahelduvvoolu kaabli suurus sõltub süsteemi konfiguratsioonist ja kohalikest eeskirjadest. Lisateabe saamiseks vaadake elektripaigaldise jooniseid või pidage nõu elektriinseneriga.

Märkus:

Adaptereid või konverteerimisadaptereid ei tohi kasutada. Juhtmete pikenduskomplekte ei tohi kasutada.

6.10 Kaitse elektrilöögi ja lühise eest

Kaitse elektrilöögi eest

Laadimisjaam sisaldab järgmisi elektrilöögi eest kaitsvaid seadmeid:

• IMD (isolatsiooni jälgimisseade) igas CCS2 väljundis
• Liigpingekaitse
• MCB vahelduvvoolu sisendi jaoks
• RCD (rikkevoolukaitse) 12 Vdc toiteallikal

Järgmine seade ei kuulu seadme komplekti ja see tuleb paigaldada ülesvoolu jaotuskilpi:

• Järgige kohalikke eeskirju, maksimaalset voolutugevust ja pingelangust, et valida seade ülesvoolu jaotuskilbis elektrilöögi vastu.

Lühisvoolu kaitse

Laadimisjaam sisaldab järgmisi lühise eest kaitsvaid seadmeid:

• CCS2 pistikupesa on kaitstud kaitsme abil.

6.11 Elektrilised nõuded

6.11.1 Nõuded ülesvoolule

Laadimisjaam

Elektriühendused peab teostama professionaalne elektrik vastavalt kohalikele eeskirjadele.

Laadimisjaam peab olema ühendatud elektrivõrguga, millel on järgmised omadused:

• 3 faasi (3P + PE +N*) (*Vahelduvvoolu pistikupesa korral on vajalik neutraaljuhe).
• 400 Vac +/- 10%
• 50/60 Hz

Pealüliti lahklüliti, mis asub laadija toiteallikast ülesvoolu, peab olema paigaldaja poolt hinnatud.

Vt kohalikke eeskirju, maksimaalset voolu ja pingelangust, et valida ülesvoolu kaitse.

Märkus:

Nõutav on vähemalt 30 mA tüüpi A RCD.

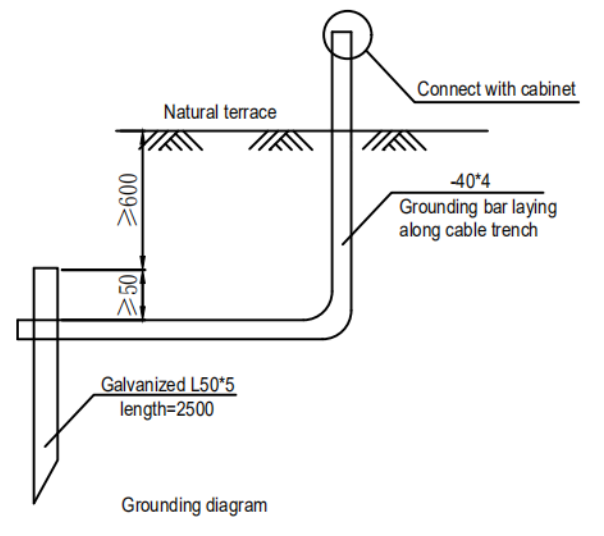

6.11.2 Maandusjuhised

Järgige järgmisi maandusjuhiseid:

• Maandustakistus peab olema alla 20 oomi kuivades tingimustes, kus laadimisjaam on paigaldatud.

7. Paigaldage Morek DC60kW

7.1 Käitlemine

HOIATUS:

• Transportige laadijat alati püstises asendis.
• Ärge käsitsege laadijat, kui see on toiteallikaga ühendatud.
• Ärge kasutage kraanatüüpi tõstukit, mis ei suuda laadija kaalu kanda.
• Laadija raskuskese on kõrgel, olge käsitsemisel ettevaatlik.
• Ärge asetage kätt laadija alla ega külgmiste avade kaudu aluse sisse.
• Laadija peab olema ümberkukkumise eest kaitstud. See kaitse peab säilima kuni lõpliku paigaldamiseni.

7.2 Avage Morek DC60kW uks

ETTEVAATUST:

Ukse avamisel järgige ukseluku kõrval olevat juhendit.

Selle juhise eiramine põhjustab tootele nähtavaid kahjustusi.

Tööriist: Uksevõti

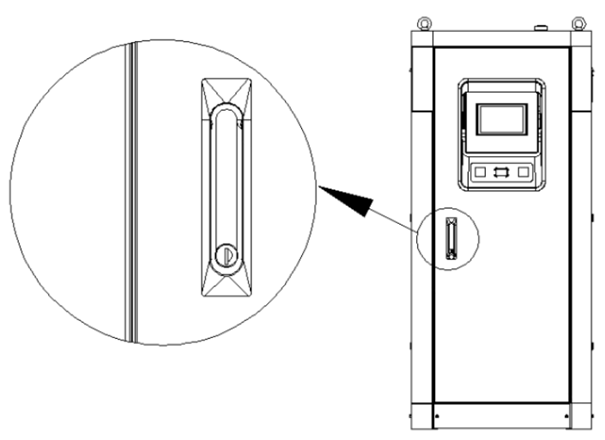

Leidke käepide:

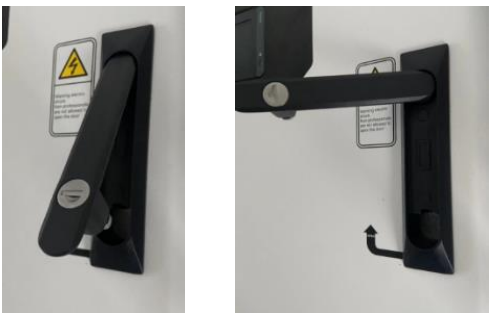

Avage uks

1. Kasutage võtit luku avamiseks.

2. Tõmmake käepide välja.

3.    Keerake käepidet päripäeva.

4.    Avage uks.

7.3 Eemaldage vasak ja parem sokkel ning puidust kaubaalus

Tööriist: ristpeaga kruvikeeraja

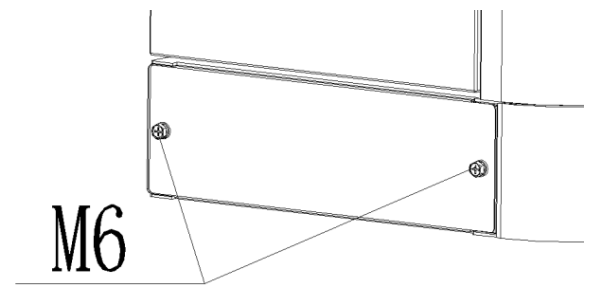

1. Leidke vasak ja parem alusplaat.

2.    Keerake mõlemalt küljelt lahti 2 M6 mutrit.

3.    Eemaldage vasak ja parem sokkel.

4.    Eemaldage mõlemalt poolt 4 M12 mutrit (mis kinnitavad puidust kaubaalust) ja vahetükid.

5. Eemaldage puidust kaubaalus.

7.4 Paigutamine

Kui paigaldusala on ette valmistatud, saate laadimisjaama paigaldada ja ühendada.

1.    Laadimisjaama tõstmiseks ja töödeldud vundamendile asetamiseks kasutage kraanat, veenduge, et laadimisjaamal olev φ15 kinnitusava oleks joondatud vundamendil oleva M12 paisumispoldiga ja pingutage seda mutrivõtmega.

2.    Pärast kapi paigaldamist raputage kappi eri suundadest ja te ei tohiks tunda ilmset lõtvust ega rappumist.

3.    Paigaldage vasak ja parem sokkel laadimisjaama põhja.

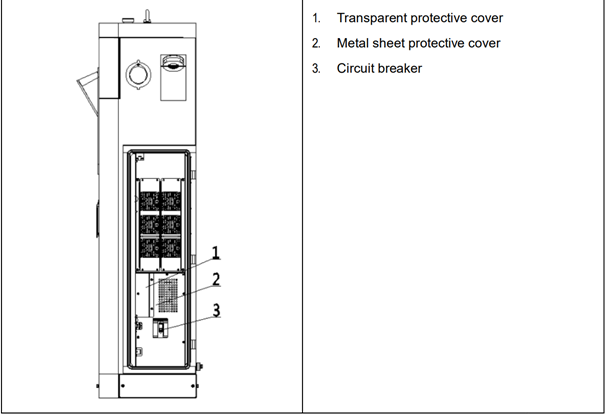

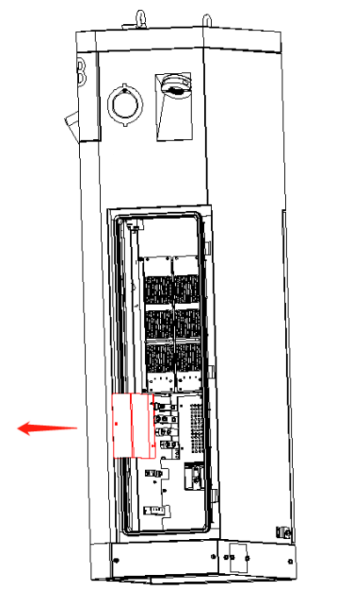

7.5 Eemaldage alumine plastkate

Tööriist: ristpeaga kruvikeeraja

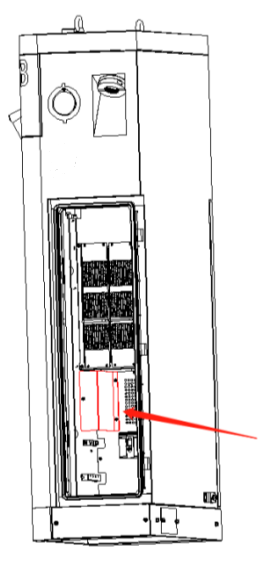

1. Otsige üles alumine plastkate.

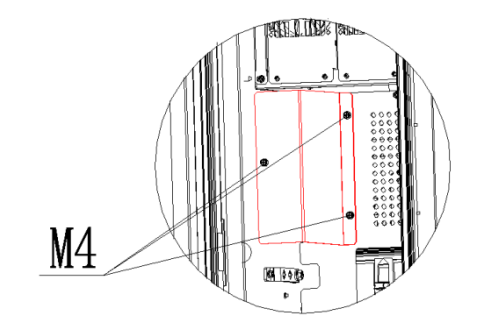

2.    Keerake lahti 3 M4 mutrit, mis hoiavad plastkatet kinni.

3.    Eemaldage plastkate

7.6 Elektriühendused

Kaabli ühendus

1. Avage esiuks.

2.    Viige pinge all olevad liinid, neutraaljuhe ja maandusjuhe väljastpoolt sissepoole läbi kaitsvate avade seadmekapi põhjas.

3.    Ühendage maandusjuhe PE-ribaga. Ühendage 3 faasijuhet ja 1 neutraaljuhe kruvidega L1\L2\L3\N. Järgige allpool toodud juhiseid. Ühenduse pingutamiseks kasutatakse M8 polte.

4.    Tihendage kaitsvad augud, et vältida võõraste ainete sisenemist, kasutades tulekindlat muda.

8. Kasutuselevõtt

OHT:

Elektrilöögi oht:.

Enne kasutuselevõttu või hooldust lülitage toide välja peakaitselülitist ja vahelduvvoolutoitesüsteemi kaitselüliti (MCB) välja.

8.1 Toimingud enne toite sisselülitamist

Kasutamise ajal pöörake tähelepanu kõrgepingeohule, et vältida isiku- ja varakahjustusi. Süsteem peab olema enne sisselülitamist hästi maandatud. Enne kasutuselevõttu tuleb teostada paigalduskontroll. Veenduge, et vahelduvvoolu sisendi pealüliti Q1 ja kaitselülitid Q3 on lahti ühendatud ja et laadimispüstoli pea on kapi korpusel, ning veenduge, et kõik seadmed on paigaldatud oma kohale.

8.2 Ettevalmistused sisselülitamiseks

1.    Veenduge, et laadimissüsteemi ülesvoolu toitelüliti on lahti ühendatud.

2.    Kasutage multimeetrit, et veenduda, et vahelduvvoolu sisendi L1\L2\L3\N\PE vahel pole lühist.

3.    Mõõtke multimeetriga ja veenduge, et kahe laadimispüstoli pea DC+\DC- \PE vahel ei oleks lühist.

4.    Lülitage süsteemi ülesvoolu toitelüliti sisse.

5.    Mõõtke multimeetriga, kas laadimissüsteemi kapi kolmefaasilise sisendtoitepinge on süsteemi lubatud tööpinge vahemikus (323 V ~ 460 V).

8.3 Laadimisjaama sisselülitamine

1.    Ühendage laadimissüsteemi vahelduvvoolu sisendi üldine MCB Q1.

2.    Ühendage kaitselülitid Q3 ja Q4 ning sulgege esiuks.

3.    2s pärast süsteemi enesekontrolli läbimist tõmbab süsteem automaatselt vahelduvvoolu sisendkontaktori sisse ja toitemoodul on elektrifitseeritud.

9. Morek DC60kW kasutamine

Laadijat saavad kasutada tavalised inimesed (ei vaja erikvalifikatsiooni ega koolitust).

Laadimisjaama omanik peab kliendile edastama kogu protseduuride, turvalisuse ja hoiatustega seotud teabe.

Tarkvara arenduse tõttu võivad mõned kasutajaliidese elemendid muutuda. Ajakohastatud kasutus- ja konfiguratsioonijuhiseid leiate DC-laadija kasutajaliidese juhendist.

HOIATUS:

• Ärge kasutage laadimisjaama, kui see on füüsiliselt kahjustatud või kui laadimiskaabel on pragude, liigse kulumise või muude nähtavate kahjustustega. Kui kahtlustate, et laadimisjaam on kahjustatud, võtke ühendust Moreki või edasimüüjaga.
• Ärge suunake laadimisjaamale ega selle poole tugevat veejuga. Ärge kunagi käsitsege seda märgade kätega. Ärge asetage elektriauto laadimispistikut vedelikku.
• Ärge pange sõrmi ega muid esemeid laadimisavasse ega pistikupessa.
• Enne laadimist lugege Moreki laadimisjaamaga kaasas olevaid kasutusjuhiseid ja oma elektrisõiduki kasutusjuhendit.
• Veenduge, et laadimiskaabel ei saaks kahjustada (murduda, kinni kiiluda või üle sõita) ja et pistikud ei puutuks kokku soojusallikate, mustuse ega veega.
• Kui kaabel on laadimisjaamaga ühendatud, ärge jätke kaablit põrandale lebama.

10. Kasutuselt kõrvaldamine

Eemaldage laadimisjaam ja utiliseerige see vastavalt kohalikele jäätmekäitluseeskirjadele.

OHT:

Elektrilöögi oht:

Enne laadimisjaama eemaldamist lülitage toitekilbist välja kogu toide. Kinnitage toiteallikas ja pange üles hoiatussildid, et vältida juhuslikku voolu sisselülitamist.

Morek DC60kW laadimisjaama eemaldamiseks järgige ülaltoodud paigaldusjuhiseid vastupidises järjekorras.

Kõrvaldage laadimisjaam vastutustundlikul viisil.

11. Ennetav hooldus

Laadija ohutuks tööks ja kasutajatele pideva ning piisava teenindustaseme tagamiseks on vajalik seadmete regulaarne hooldus ja kontroll.

Lisaks neile regulaarsetele hooldustöödele tuleb rikke või kahtlustatava rikke korral teostada korrigeeriv hooldustöö.

Allpool on soovitatav ennetava hoolduse plaan. Allpool on esitatud soovitatav ennetava hoolduse kava. Kui töökeskkond on karm (nt liivane keskkond, tolmune keskkond jne), lühendage hooldustsüklit vastavalt vajadusele.

Õnnetuste käsitlemine

Katastroofiliste õnnetuste hulka kuuluvad laadimisseadmete rikkeid, mis on põhjustatud välgulöökidest, üleujutustest, maavärinatest, tulekahjudest ja muudest katastroofidest. Ohutust tõsiselt mõjutada võivate katastroofide puhul peaks prioriteediks olema ennetamine. Samal ajal peaksid laadimisjaamal olema vastumeetmed ning vastavad tööjõu- ja materiaalsed ressursid nende katastroofidega toimetulekuks ning hädaolukordade ohjamise eeskirjad ja suurõnnetuste remondiprotseduurid.

Kui laadimisseade on veega kaetud, on soovitatav lahti ühendada kõik laadimisjaama sees olevad lülitid ja laadimisjaama ülesvoolu toitelüliti, et tagada töötajate ohutus ja vältida elektrilööki. Kadude vähendamiseks saab toitemooduli välja tõmmata.

Märkus:

Kui laadimisseadme ülesvoolu trafo kõrgepinge jaotusvõrk katkestatakse, tuleks laadimisseadme MCCB Q1 viivitamatult lahti ühendada, et vältida pingelöökide tekitatud kahjustusi laadimisseadmele pärast ülesvoolu trafo kõrgepinge jaotusvõrgu taastamist. kahju. Palun oodake enne laadimisseadmete toiteallika taastamist, kuni ülesvoolu trafo kõrgepinge jaotus taastub.

-------------------------------------------------

Kui teil tekib mõni probleem või on küsimusi, palun esitage pilet.
