Vieno "Morek" DC įkroviklio dinaminio apkrovos valdymo (DLM) sistema skirta optimizuoti energijos naudojimą ir išvengti elektros tinklo perkrovos. Čia pateikiamas žingsnis po žingsnio aprašytas DLM sistemos diegimo ir konfigūravimo vadovas:

Veikimo principas

- Išmanusis skaitiklis ir srovės transformatoriai turėtų būti įrengti prieš DC įkroviklio jungtį, kad būtų galima matuoti įkroviklio ir kitų toje vietoje esančių apkrovų sunaudojamą energiją.

- Įkroviklis gauna realaus laiko tinklo apkrovą per RS485 Modbus RTU jungtį ir gali sumažinti įkrovimo galią, jei yra tinklo perkrovos galimybė.

1 žingsnis: išmaniojo skaitiklio įrengimas

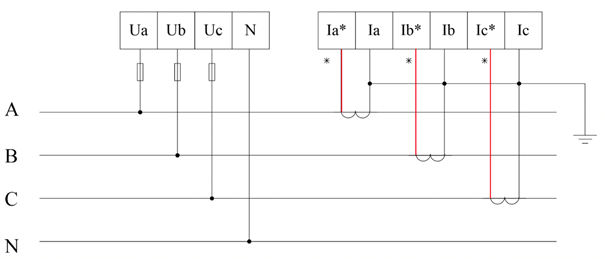

- Vadovaukitės prijungimo schema ir įsitikinkite, kad joje nurodytos kiekvienos fazės ir nulinės srovės įtampos.

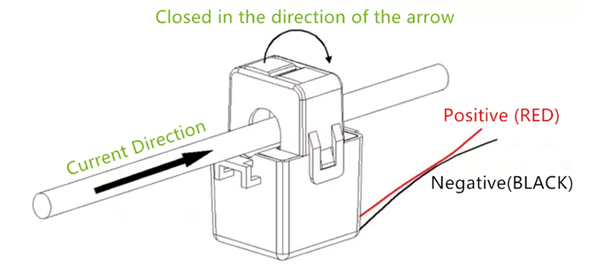

- Tinkamai orientuokite srovės transformatorius, kad jie atitiktų srovės srauto kryptį, kai vyksta įkrovimas.

2 žingsnis: skaitiklio ir įkroviklio sujungimas

- Ryšiui nuo išmaniojo skaitiklio iki įkroviklio naudokite STP/UTP kabelį.

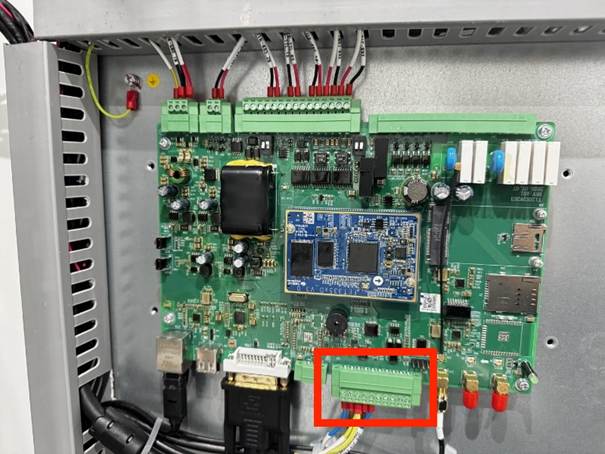

- Suraskite centrinį valdymo bloką DC įkroviklyje

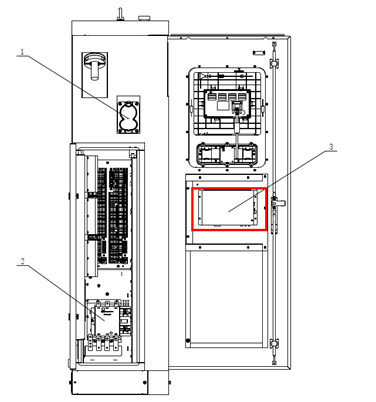

30 kW modeliui:

60 kW modeliui:

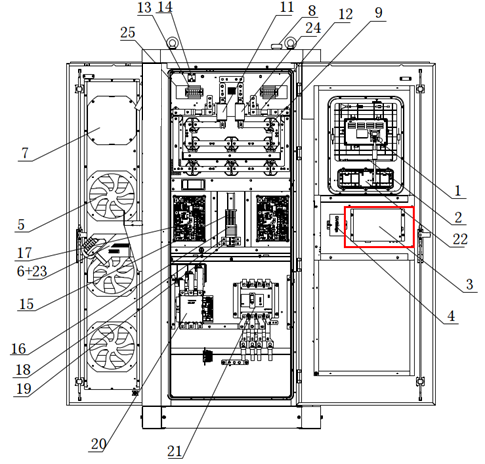

120/180 kW modeliams:

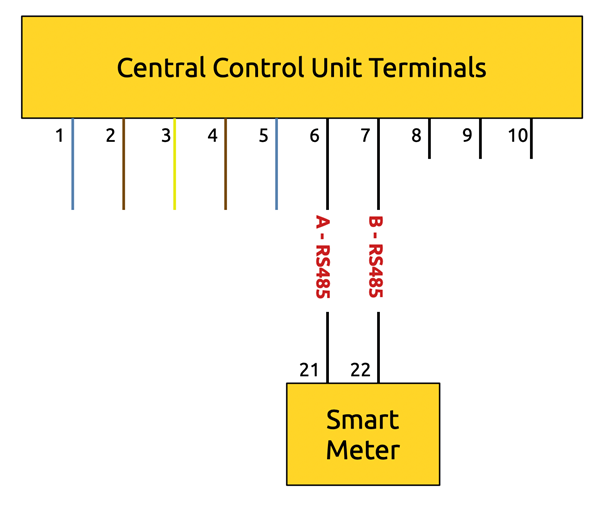

- Suraskite atitinkamus centrinio valdymo bloko gnybtus.

- Prijunkite atitinkamus A ir B laidus iš skaitiklio prie įkroviklio.

3 žingsnis: konfigūracija

- Ethernet kabeliu prijunkite kompiuterio Ethernet prievadą prie įkroviklio maršrutizatoriaus Ethernet prievado. Daugiau informacijos rasite DC įkroviklio NAUJOJE naudotojo sąsajos sąrankos vadove.

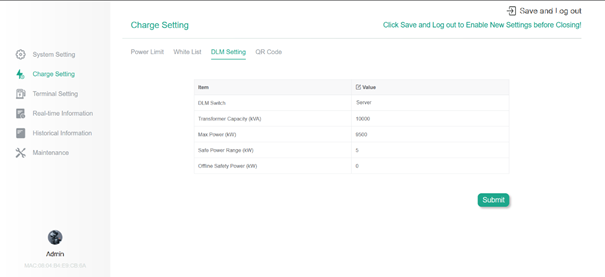

- Eikite į "Charge Setting" -> "DLM Setting" ir sukonfigūruokite "DLM Switch" į "Server", įvesdami reikiamus parametrus. Po konfigūravimo išsaugokite nustatymus.

Atlikdami šiuos veiksmus, galite sėkmingai įdiegti ir sukonfigūruoti dinaminio apkrovos valdymo sistemą vienam „Morek“ DC įkrovikliui, užtikrindami efektyvų energijos naudojimą ir išvengdami tinklo jungties perkrovos. Norėdami gauti daugiau pagalbos, žr. naudotojo vadovą arba kreipkitės į mūsų klientų aptarnavimo komandą.
