Obsah

• Představení produktu
• Návod k instalaci
• Kroky konfigurace nabíječky:
• Instrukce pro konfiguraci DLM HUB
• Řešení problémů

Důležité

Před použitím si pozorně přečtěte návod.

Nedodržení těchto pokynů může mít za následek zranění, poškození zařízení, poškození životního prostředí nebo jiné vážné problémy.

 Tento uživatelský manuál  uchovávejte na bezpečném  místě společně s a nabíjecím zařízením.

Bezpečnostní pokyny

• Používejte  DLM HUB pouze v rámci stanovených provozních parametrů .
•   Instalace pod elektrickým proudem je zakázána, Před instalací si pečlivě přečtěte návod  .
•  Nepokoušejte se   otevírat, rozebírat, opravovat, zasahovat do , nebo upravovat zařízení . Zařízení  není uživatelsky  servisovatelné.  V případě jakýchkoli problémů se obraťte na  MOREK  .

Obsah balení

• DLM HUB Řídicí jednotka *1
• 120Ω Rezistor *1
• CT svorka *1 nebo 3 (volitelné)
• 100 m Kroucená dvojlinka kabeláž *1(volitelně)

Představení produktu

Použití

  Řídicí jednotka DLM HUB DLB  maximalizuje využití  sítě, bude distribuovat proud do každé nabíjecí stanice  rovnoměrně ve scénáři více nabíjecích stanic pod limitem maximálního proudu ze sítě a maximálních požadavků na nabíjení.

Kromě distribuce současné funkce , má také  výhody jako : nastavení parametrů pomocí fyzického tlačítka, ovládání 100ks nabíjecích stanic, vzorkování z obou 3 fázových sítí, vzorkování z CT a elektroměru, monitorování v reálném čase pomocí vícenásobných ochranných funkcí.

Specifikace

Velikost produktu

Návod k instalaci

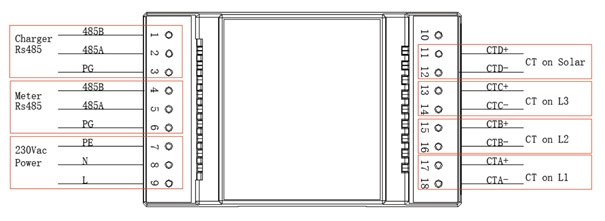

Schéma zapojení

Kroucený pár by měl být připojen ke svorkám RS485 A/B v nabíjecí stanici:

Poslední nabíjecí stanice, svorky A/B musí být zkratovány 120 Ohmovým rezistorem (je součástí DLM HUB):

Úvod rozhraní

Kroky konfigurace nabíječky:

Nabíjecí stanice musí být nastavena do   DLB režimu.  Zvolte fáze rotace pokud je jednofázový.

1. Otevřete a nastavte DLB Mode parametr na ON v Morek EV Tool App
2. Pro určení fáze příchozího vedení vyberte v nástroji Morek EV hodnotu Phase Rotation.
3. R je L1 sítě výkonu , S je L2 sítě výkonu a T je L3 sítě výkonu .
4. "Ne Použitelné" je ekvivalent na RST.
5. Způsob nastavení je následující:

Pro třífázovou nabíjecí stanici:

• Vyberte RST/RTS/SRT/STR
• TRS/TSR podle aktuální zapojení
• Pro jedno fáze nabíjení stanice: Připojte k GridL1：Vyberte RST/RTS; Připojte k GridL2：Vyberte SRT/STR; Připojte k GridL3：Vyberte TRS/TSR;

Upozornění

1.  Vodič RS485 by měl propojovat nabíjecí stanice v sériovém s jedním krouceným párem ne delším než 200m.
2. Konec vodiče RS485  by měl paralelně 120 Ohm odpor.
3. Maximální počet nabíjecích stanic by neměl přesáhnout 100.
4. Zkontrolujte instalaci proudového transformátoru (směr šipky).

Instrukce pro konfiguraci DLM HUB

Rozhraní

Hlavní stránka:

Hlavní stránka  zobrazuje síťový proud a limitní proud, pokud tři fáze, to bude přepínat mezi dvěma stránkami.

Nastavení

Stránka alarmu

Tlačítka:

Přepínací tlačítko: Kliknutím přepnete stránky nebo položky.

Nastavovací tlačítko: Změňte obsah nebo hodnotu položky.

Potvrzovací tlačítko: Tlačítko pro vstup nebo výstup z režimu nastavení a potvrzení upravené položky.

LED diody:

Návod k použití

Pokud na obrazovce neprobíhá žádná operace, zobrazí se jako výchozí hodnota vzorkování aktuální hodnota. Přepněte stránku pomocí přepínacího tlačítka a kliknutím na tlačítko ENTER vyberte rozhraní. Znovu vyberte položku nastavení pomocí přepínače, klikněte na tlačítko nastavení hodnoty parametru a kliknutím na tlačítko ENTER zajistěte a ukončete nastavení.

Například:
 Klikněte na tlačítko Switch pro přepnutí na stránku SET_METHOD a stiskněte tlačítko ENTER pro vstup do nastaveného režimu.Kliknutím na Přepínací tlačítko se přepnete na upravovanou položku.Kliknutím na Nastavovací tlačítko upravte hodnotu vzorkování CT a poté kliknutím na tlačítko enter potvrďte a ukončete nastavení.

Kroky použití

1. Zvolte, zda se jedná o třífázovou nebo jednofázovou síť.
2. Po instalaci nejprve nastavte maximální domácí proud podle skutečné potřeby.
3. Zvolte , pokud to je vzorkováno pomocí CT nebo měřiče, , pokud pomocí CT, nastavte CT rychlost od 0 do 9999, , pokud pomocí elektroměru, zvolte přenosovou rychlost  od 1200bps / 2400bps / 4800bps / 9600bps / 19200bps / 38400bps / 56000bps / 57600bps.
4. Před zahájením znovu zkontrolujte vodiče.

Poznámka k použití

1.  Než začne DLM HUB pracovat , ujistěte se, že jsou všechny nabíjecí stanice v režimu DLB , a připojeny k síti RS485 .  Pokud je nabíjecí stanice  vypnutá  po dobu jedné minuty, nabíječka  zazvoní 3krát a zobrazí kód poruchy  13.
2. Změna parametru, začne platit okamžitě po potvrzení, proto se před kliknutím na tlačítko Enter ujistěte, že je parametr správný.
3. Pokud dojde k chybě, zařízení omezí nastavený proud na 6 A a vydá alarm pomocí obrazovky i zvukového signálu s intervalem 1,5 s, pokud chyba zmizí, zařízení se vrátí k normální práci, ale alarm bude udržovat 10 minut s intervalem 5 sekund, dokud uživatel neklikne na tlačítko Enter.
4. Pokud uživatel zvolí jedno fázový režim, platí výchozí nastavení pouze pro L1.

Řešení problémů

Chybové kódy

Pokud dojde k poruše, zařízení omezí nastavený třífázový proud na 6A. Po kontrole a odstranění závady znovu obnovte.

Řešení chyb

Pokud proud jedné fáze trvale překračuje max_home_current, může to mít následující příčiny:

Pokud je nabíjecí stanice offline, může to být z následujících důvodů:

Abyste zajistili dlouhodobě stabilní provoz zařízení, provádějte pravidelnou údržbu zařízení (obvykle každý měsíc) v závislosti na provozním prostředí. Zajistěte, aby zařízení pracovalo v suchém a větraném prostředí, pravidelně kontrolujte kabely a instalujte a demontujte zařízení při vypnutém napájení.

Zkontrolujte, zda je spojovací bod vstupní svorky v dobrém kontaktu a zda nedochází k anomáliím.

Zařízení je udržováno profesionály.
