Peatükk 1  Ohutusmeetmed

● See seade on piiratud rohelise energia laadimisjaamade vigade otsimisega.

● Kui simulaatorit ei kasutata, palun katke see kinni, et vältida tarbetut saastumist ja kahjustusi.

● Enne kasutamist peate simulaatori seadet kontrollima, et see oleks terve. Ärge kasutage seadet, kui see on kahjustatud.

● Enne veaotsingut kontrollige laadimispüstoli isolaatorit, kontakte ja pistikupesad ning veenduge, et need on puhtad ja võõrkehadest vabad.

● Enne veaotsingut kontrollige simulaatori püstoli kinnitust, lülitit ja CAN-porti ning veenduge, et need on puhtad ja võõrkehadest vabad.

● Enne veaotsingut peate veenduma, et laadimispüstol on täielikult ühendatud.

● Simulaatorit on rangelt keelatud muuta või lahti monteerida ilma loata .

● Simulaatori kontaktide ja püstoli kinnituste puudutamine kruvikeerajate, pintsetite ja muude teravate esemetega on rangelt keelatud.

● Ärge pange sõrmi simulaator pistikusse.

● Simulaatori vee sisse kastmine on rangelt keelatud. .

● Laadimisjaama veaotsingul on laadimisjaama puudutamine rangelt keelatud.

—————————————————————————————————————

Oht :

● Kui seade on pingestatud, võib ebakorrapärane või vale kasutamine põhjustada tulekahju või elektrilöögi, mis omakorda võib põhjustada kehavigastusi või varalist kahju.

—————————————————————————————————————

Hoiatus :

● Kui seadmesse on sattunud vedelikku, lülitage see kohe välja ja ärge seda enam kasutage.

● Seadmele on rangelt keelatud teha muudatusi.

● Ärge lubage lastel simulaatorile läheneda, seda puudutada ega kasutada .

● Simulaatori lähedusse ei tohi tuua ohtlikke esemeid, nagu tuleohtlikud, plahvatusohtlikud või kergesti süttivad materjalid, kemikaalid, tuleohtlikud aurud jne.

—————————————————————————————————————

Peatükk 2  Toote tutvustus

2.1. Toote tutvustus

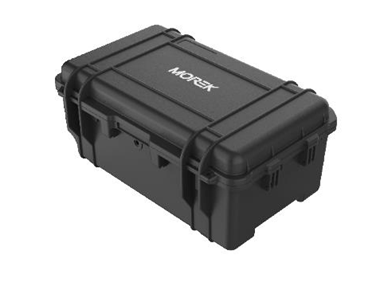

Pilt 1  Välimuse renderdamine

Simulaator on seade, mis simuleerib sõidukit ja mida kasutatakse rohelise energia Euroopa standardile vastava laadimisjaama veaotsinguks ning laadimisjaama ja sõiduki vahelise sõnumivahetuse simuleerimiseks. See toetab selliseid funktsioone nagu reguleeritav laadimispinge ja laadimisvool.

—————————————————————————————————————

2.2. Juhtpaneeli tutvustus

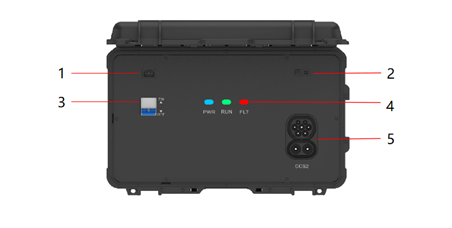

Toote sisemine välimus on näidatud allpool.

Joonis 1 Juhtpaneeli toimimise skeem

Peatükk 3  Toote kasutamise sammud

3.1.Sisselülitamise ühendamise sammud

Samm 1: Asetage simulaator tasasele pinnale laadimisjaama lähedusse, kus ei ole potentsiaalseid ohte, ja veenduge, et laadimisjaama püstoli joone ja simulaatori vaheline kaugus on sobiv.


Samm 2: Ühendage toiteallikas

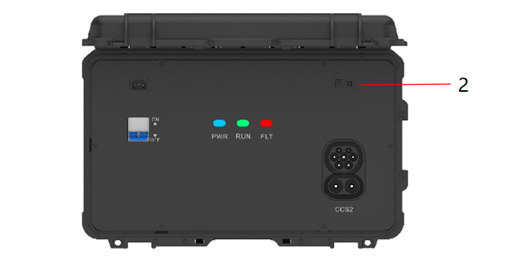

Ühendage simulaator "1" toiteallikaga toitekaabli abil, nagu allpool näidatud:

 3. samm: Lükake lüliti "3" ülespoole asendisse "ON" ja toiteindikaator "PWR" muutub siniseks. Nagu allpool näidatud:

Samm 4: Ühendage püstoli kinnitus

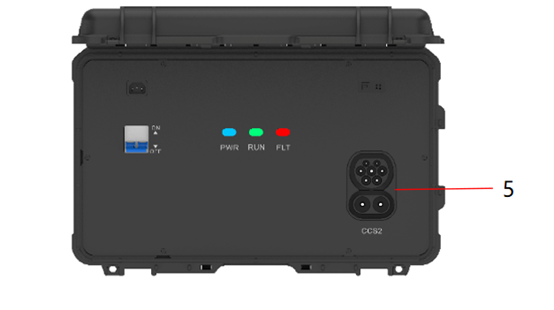

Ühendage püstoli pea simulaatoriga "5", kontrollige, et laadimisjaam näitab, et püstol on ühendatud, alustage laadimist laadimisjaamaga ja "RUN" (Käivita) märgutuli süttib tavapäraselt.

—————————————————————————————————————

3.2. Tarkvara funktsioonid

See tarkvara toetab järgmisi funktsioone:

1. Toetab BMS parameetrite seadistamist (CAN1)/hankimist (CAN2), hiina- ja ingliskeelne versioon toetavad erinevaid parameetritüüpe
2. Toetab hiina ja inglise keele vahetamist
3. Toetab BMS-i vaikesätete parameetreid
4. Toetab ühe klõpsuga valimist/kustutamist

—————————————————————————————————————

3.3. Parameetrite seadistamise etapid

Samm 1: Valmistage arvuti ja CAN-karp ette ühendamiseks simulaatori CAN-portiga, nagu allpool näidatud:

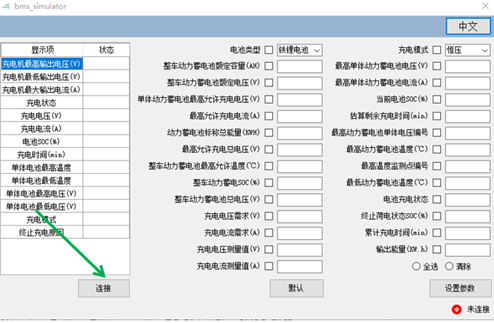

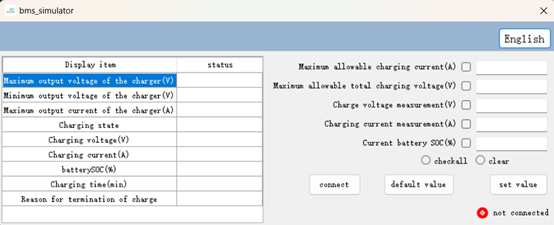

Samm 2: Avage programm, ilmub järgmine liides, klõpsake ühendus, nagu on näidatud joonisel:

Samm 3: Pärast ühenduse loomist kuvatakse loetud andmed väljal "Display Item" (Kuva element). Kui ühendus puudub, on paremas alumises nurgas asuv olekuindikaator punane. Kui ühendus on loodud, muutub see roheliseks. Andmete vahetuse korral vilgub märgutuli. Nagu allpool näidatud:

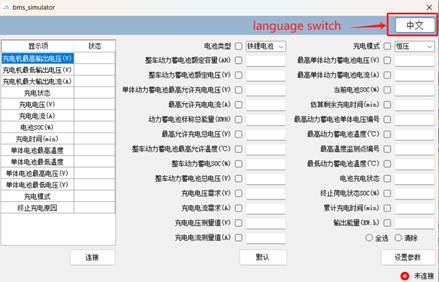

Samm 4: Keele vahetus. Klõpsake nuppu "中文" ja keel muutub inglise keeleks.

Samm 5: Sellel lehel kuvatakse põhiseaded. Määrake laadimispinge, laadimisvool ja muud nõuded, et seadistamine oleks lõpetatud.

Peatükk 4  Üldise vea kirjeldus

1. Veaindikaator põleb.Kui laadimisjaama rikkeindikaator "FLT" on sisse lülitatud, kontrollige EVC ja simulatsioonikaardi vahelist sideliini.

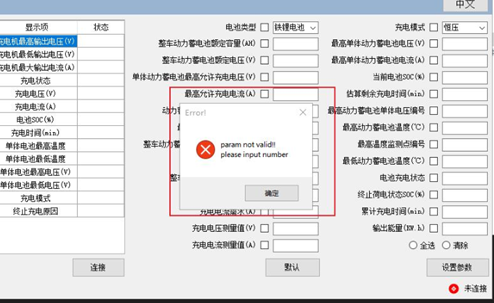

2. Kui sisestate mittenumbrilisi märke, kuvatakse parameetri veateade. Palun kontrollige ja sisestage uuesti.

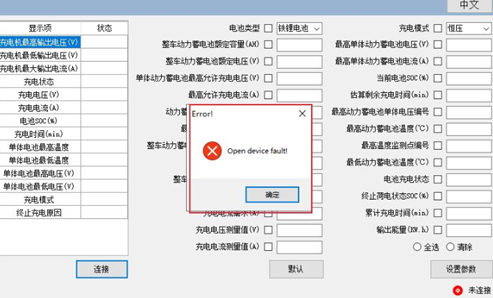

3. Kui ühendus ebaõnnestub, kuvatakse seadme avamisel veateade. Peate kontrollima, kas CAN-karp on õigesti ühendatud.

4. Kui ühenduse loomise käigus tekib viga, katkestatakse ühendus automaatselt ja kuvatakse seadme ühenduse veateade. Peate kontrollima liini ja ühenduse taastama.
